Fio Elétrico de Cobre Sólido 1*2.5mm2
Fio Elétrico de Cobre Sólido 1*2.5mm2 image
Get Latest Price Request a quote
You May Like
Product Details
N ° de Modelo.
THW TW THHN THWN THW-LS
Aplicação
Aéreo, Aquecimento, Subterrâneo
Material do condutor
Cobre
Bainha de materiais
PVC
Material de isolamento
PVC
Forma Material
Fio Redondo
Faixa de Aplicação
LSOH
Certificação
ISO9001, CE, CCC
Marca
oem
tamanho
1 * 2,5 mm2
Pacote de Transporte
na bobina
Especificação
1*1.5mm2 1*2.5mm2
Marca Registrada
oem
Origem
China
Código HS
8544422900
Capacidade de Produção
10000 m por dia
Product Description
Aplicação de fios eléctricos
Os fios isolados com PVC são adequados para colocação nos locais fixos. É amplamente utilizado na ligação de dispositivos de alimentação, iluminação, aparelhos eléctricos diários, instrumentos, etc. com tensão nominal CA até 450/750V (U0/U), inclusive. Núcleo de cobre isolamento PVC cablagem eléctrica normas de fios:
O produto implementa as normas GB/T5023, equivalentes à IEC60227. Além disso, também pode ser feito em conformidade com as normas ASTM, DIN, BS, etc. além disso, podemos conceber e fabricar os produtos como requisitos dos clientes.
O produto implementa as normas GB/T5023, equivalentes à IEC60227. Além disso, também pode ser feito em conformidade com as normas ASTM, DIN, BS, etc. além disso, podemos conceber e fabricar os produtos como requisitos dos clientes.

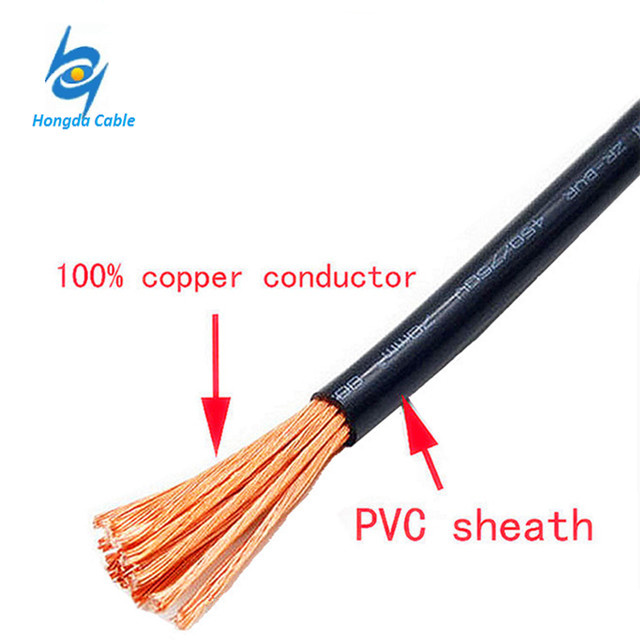

Construção de fios elétricos
1) Conductor: Cobre ou alumínio, sólido
2) isolamento: PVC
3) número de núcleos: Núcleo único
4) outras características especiais: Concepção e fabrico de acordo com as exigências dos clientes.
|
Condutor |
Fio de cobre anelado (sólido, entrançado circular) |
|
Isolamento |
PVC |
| Cor disponível | Preto, Branco, Vermelho, Verde, Amarelo, Azul, Verde-Amarelo ou conforme necessário |
Dados técnicos dos fios elétricos
1) Tensão nominal: 450 / 750V
2) temperatura de trabalho a longo prazo: Não superior a 70 ° C
3) ao colocar o cabo, a temperatura ambiente não deve ser inferior a 0 ° C
4) raio de curvatura mínimo: Raio de curvatura ≥ 4D como diâmetro total do cabo ≤ 25 mm; raio de curvatura ≥ 6D como diâmetro total do cabo > 25 mm.
2) temperatura de trabalho a longo prazo: Não superior a 70 ° C
3) ao colocar o cabo, a temperatura ambiente não deve ser inferior a 0 ° C
4) raio de curvatura mínimo: Raio de curvatura ≥ 4D como diâmetro total do cabo ≤ 25 mm; raio de curvatura ≥ 6D como diâmetro total do cabo > 25 mm.
Parâmetro do fio elétrico da cablagem da casa de isolamento em PVC com núcleo de cobre
|
Corte transversal
Área do Conductor
(mm2)
|
Isolamento Espessura |
Baixar Limite (mm) |
Superior Limite (mm) |
Máx. Condutor Resistência a 20 ° C |
Mín. Isolamento Resistência a 70 ° C |
Peso aprox. Por 100 metros (kg) |
| 1.5 | 0.7 | 2.7 | 3.3 | 12.1 | 0.01 | 2.1 |
| 2.5 | 0.8 | 3.3 | 4 | 7.41 | 0.009 | 3.3 |
| 4 | 0.8 | 3.8 | 4.6 | 4.61 | 0.0077 | 4.9 |
| 6 | 0.8 | 4.3 | 5.2 | 3.08 | 0.0065 | 6.9 |
| 10 | 1 | 5.6 | 6.7 | 1.83 | 0.0065 | 11.6 |
| 16 | 1 | 5.6 | 6.7 | 1.83 | 0.0065 | 17.9 |
| 25 | 1.2 | 8.1 | 9.7 | 0.727 | 0.005 | 28 |
| 35 | 1.2 | 9 | 10.9 | 0.524 | 0.0043 | 37.5 |
| 50 | 1.4 | 10.6 | 12.8 | 0.387 | 0.0043 | 50.5 |
| 70 | 1.4 | 12.1 | 14.6 | 0.268 | 0.0035 | 71.5 |
| 95 | 1.6 | 14.1 | 17.1 | 0.193 | 0.0035 | 98.5 |
| 120 | 1.6 | 15.6 | 18.8 | 0.153 | 0.0032 | 122 |
| 150 | 1.8 | 17.3 | 20.9 | 0.124 | 0.0032 | 150.5 |
| 185 | 2 | 19.3 | 23.3 | 0.0991 | 0.0032 | 188.5 |
| 240 | 2.2 | 22 | 26.6 | 0.0754 | 0.0032 | 246 |
| 300 | 2.4 | 24.5 | 29.6 | 0.0601 | 0.003 | 307.5 |
| 400 | 2.6 | 27.5 | 33.2 | 0.047 | 0.0028 | 391.5 |
| 500 | 2.8 | 30.5 | 37 | 0.0366 | 0.0028 | 499.2 |
| 630 | 2.8 | 34 | 41 | 0.0283 | 0.0025 | 634.3 |
Nós somos China Fio Elétrico de Cobre Sólido 1*2.5mm2 fabricação e fornecedor,Você pode obter mais detalhes com e-mail, você obterá preço barato ou preço de fábrica.
