Cabo subterrâneo Swa de Cu/PVC/PVC/Swa/PVC

Cabo subterrâneo Swa de Cu/PVC/PVC/Swa/PVC image

Get Latest Price Request a quote

Product Details

Aplicação

Subterrâneo, em duto, canal

Material do condutor

Cobre

Bainha de materiais

pvc

Material de isolamento

pvc

Forma Material

Fio Redondo

Faixa de Aplicação

transmissão de potência

Certificação

ISO9001, CE, CCC, VDE

Marca

Qifan

padrão

iec 60502-1

cor da bainha exterior

preto

condignidade

classe 2 arredondar

núcleo

2~5

isolamento

pvc

blindado

não

tamanho

2.5~1000mm2

identificação do núcleo

vermelho, amarelo, azul, preto, verde

certificados

iso ccc ce

embalagem

tambores de madeira, tambor de madeira de aço ou conforme sua solicitação

capacidade do produto

100000km por omnth

no de código hs

8544492100

Pacote de Transporte

tambor de exportação

Especificação

2.5~1000mm2

Marca Registrada

qifan

Origem

China

Capacidade de Produção

10 000 km/mês

Product Description

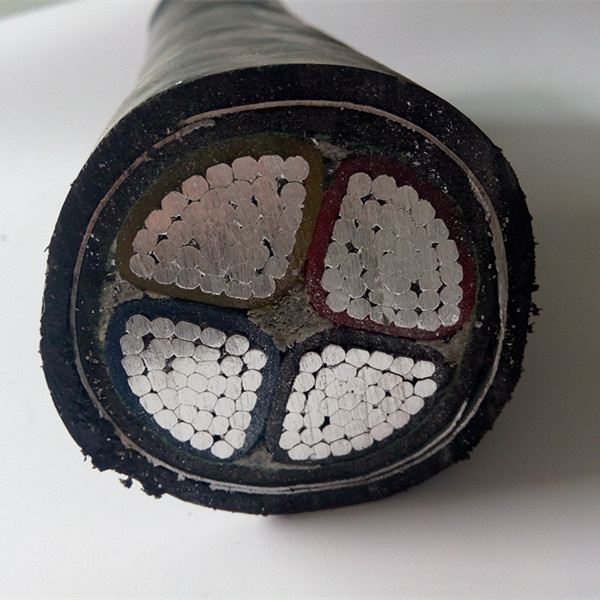

CU/PVC/PVC/SWA/PVC UNDERGROUND SWA CABLE

Aplicação: Colocação interior, ranhura para cabos, enterramento directo, canal, poço de minação, etc.

Tensão: 0.6/1KV

CABO BLINDADO DE FIO DE AÇO ISOLADO XLPE

* o máx.. A temperatura nominal do condutor é de 90 graus.

* o máx.. A temperatura do condutor dos cabos não pode exceder os 250 graus quando o curto-circuito (máx. Duração: 5 s)

* os cabos podem ser colocados sem o limite de queda com força mecânica suficiente, mas o cabo de núcleo único não pode ser colocado no tubo de ferro ou não pode ser fixado por ferramentas de ferro circuladas em torno dos cabos

* a temperatura de colocação dos cabos não deve ser inferior a 0 graus, quando a temperatura ambiente é inferior a 0 graus, os cabos devem ser aquecidos até 0 graus de desengorduraou superior com determinados métodos esta série inclui:

* núcleo de cobre (alumínio), cabos de alimentação isolados por PVC e bainha

* núcleo de cobre (alumínio), isolamento de PVC, cabos de alimentação revestidos a PE

* núcleo de cobre (alumínio), isolamento de PVC, cabos de alimentação com revestimento de fita de aço revestido de PVC.

* núcleo de cobre (alumínio), isolamento de PVC, armoragem de fita de aço, cabos de energia com bainha PE

* núcleo de cobre (alumínio), isolamento de PVC, revestimento de fios de aço, materiais pulveruláveis com bainha de PVC

* núcleo de cobre (alumínio), isolamento de PVC, armações de fios de aço, cabos de energia com bainha PE

* Tensão nominal: 0.6/1kV, 3.6/6kV

* número de núcleos: 1-6

* normas de fabrico relativas: IEC60505, BS, DIN, NFC, CAS, JIS, GOST, etc.

Outras características especiais: Concepção e fabrico de acordo com os requisitos dos clientes

2. Construção

Tipo n.o da secção transversal nominal do núcleo

Digite	N.o de núcleo	Secção transversal nominal
CU (AL)/XLPE (PVC)/PVC (PE) CU (AL) / XLPE (PVC) / ATA / PVC (PE) CU (AL) / XLPE / AWA / PVC (PE)	1	1.5-1000
CU (AL)/XLPE (PVC)/STA/PVC (PE) CU (AL)/XLPE (PVC)/SWA/PVC (PE)	2,3,4,5	1.5-400
	Mais de 1,4 1,3 anos	2.5-400

Área de secção transversal do condutor neutro
Em mais de 1 núcleo e 3 ou mais 2 núcleos, deve estar em conformidade com a especificação da seguinte tabela:

Secção transversal nominal	Núcleo principal	2.5	4	6	10	16	25	35	50
	Núcleo neutro	1.5	2.5	4	6	10	16	16	25
Secção transversal nominal	Núcleo principal	70	95	120	150	185	240	300	400
	Núcleo neutro	35	50	70	70	95	120	150	185

3. Característica

A resistência de D.C do cabo acabado a 20ºC por km não é superior ao seguinte:

Secção transversal nominal mm2	15	2.5	4	6	10	16	25
Núcleo da Cu	12.1	7.41	4.61	3.08	1.83	1.15	0.727
Núcleo al	18.1	12.1	7.41	4.61	3.08	1.91	1.20
Secção transversal nominal mm2	35	50	70	95	120	150	185
Núcleo da Cu	0.524	0.387	0.268	0.193	0.153	0.124	0.0991
Núcleo al	0.868	0.641	0.443	0.320	0.253	0.206	0.164
Secção transversal nominal mm2	240	300	400	500	630	800	1000
Núcleo da Cu	0.0754	0.0601	0.0470	0.0366	0.0283	0.0221	0.0176
Núcleo al	0.125	0.100	0.0778	0.0605	0.0469	0.0367	0.0291

Teste de tensão:
Cada tambor do cabo acabado deve suportar uma tensão de frequência de corrente de 3,5 kV durante 5 minutos, o isolamento não está em falha.
Condições de serviço e parâmetros de funcionamento do cabo:
O cabo é aplicado a instalação fixa para tensão nominal de 0.6/1kV de linha de transporte e distribuição de energia.
Temperatura nominal máx. Do condutor. 90ºC de funcionamento nominal
Curto-circuito: Máx. Durante 5 seg. 250ºC
O cabo pode ser colocado sem restrição de queda e a temperatura ambiente não deve ser inferior a 0ºC C.

4. Normas

O nosso cabo XLPE pode ser fabricado de acordo com a norma IEC 60502, IEC60332, IEC60754.
Alguns índices são superiores ao padrão internacional acima.
PS: Também podemos produzir de acordo com a norma BS, NFC, ASTM, de acordo com o pedido do cliente.

Nós somos China Cabo subterrâneo Swa de Cu/PVC/PVC/Swa/PVC fabricação e fornecedor,Você pode obter mais detalhes com e-mail, você obterá preço barato ou preço de fábrica.
