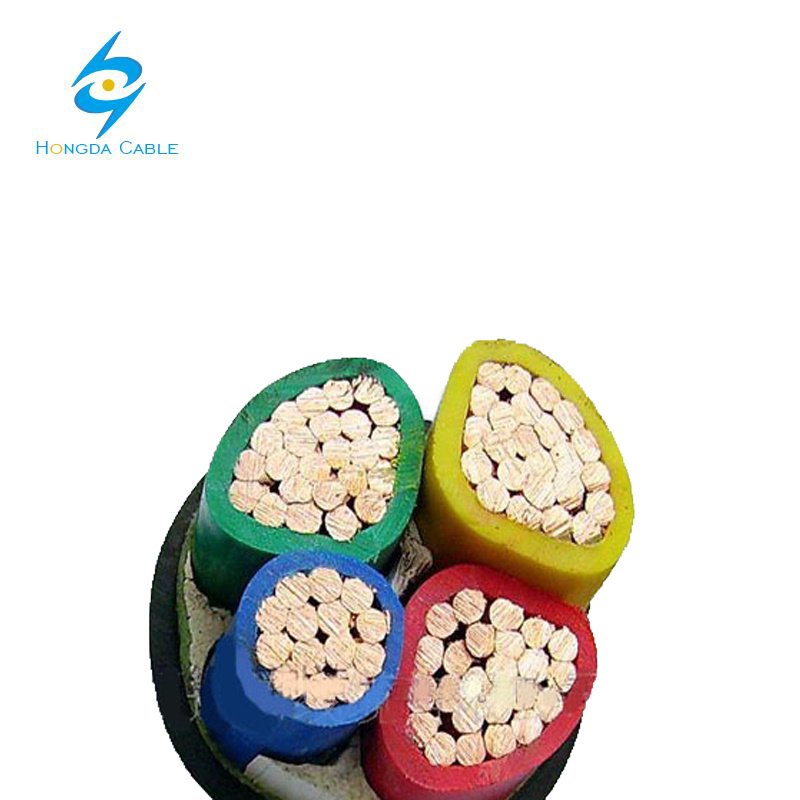

Cabo de Potência Elétrico Isolado em PVC com Fios de Cobre e Alumínio XLPE

Cabo de Potência Elétrico Isolado em PVC com Fios de Cobre e Alumínio XLPE image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

cabo eléctrico

Atual

Cabo AC

Material de isolamento

XLPE

Bainha de materiais

PVC

Forma Material

Fio Redondo

Fio de material do núcleo

Fio de Cobre Nu

Certificação

ISO, CCC, CE, RoHS, VDE, iec gb

Modelo

cabo eléctrico

Marca

huatong

nome

cabo eléctrico

secção transversal

1,5 mm - 800 mm2

tensão nominal

0.6/1 kv

núcleos

1, 2, 3, 4, 5, 3 ou 2 núcleos, 4 ou 1, 3 ou 1 núcleos

padrão

iec60502-1

blindado

arame de aço/fita blindado ou não

condutor de alumínio

também ok

nos de núcleo

2/3/4/5

pacote

tambor

uage

transmissão elétrica

Pacote de Transporte

tambor de aço-madeira, tambor de aço

Especificação

s iec

Marca Registrada

a velocidade

Origem

China

Código HS

8544492100

Capacidade de Produção

10000m/mês

Product Description

AlumíNio cobre XLPE com isolamento de PVC Cabo EléTrico

1 AplicaçãO:

Os Produtos Podem Ser Produzidos E Fornecidos de Acordo com A  Norma chinesa IEC 60505A FáBrica  TambéM pode Fabricar os produtos que sãO baseados na norma britâNica(BS) e outras normas.           AléM disso, sob A CondiçãO De Os clientes, podemos  Projetar E Fabricar  Produtos Que TêM uma Performance especial.Os Produtos SãO Utilizados Em  Que Na TransmissãO E DistribuiçãO de  Linhas eléTricas De 50 Hz AC  TensãO nominal de Até  6 KV.

2  Propriedades especíFicas De UtilizaçãO

1.O Longo tempo AdmissíVel a  Temperatura de trabalho Dos  Condutores de cabos Core  NãO é Mais Do que 70ºC.

2.Durante um curto- Circuito(max  Tempo permanente  NãO é Mais Do que 5 Segundos), a  Temperatura máXima Do cabo Condutor é NãO Mais De 165ºC.

3.O  NíVel de diferençA De Que Cabo  NãO está ObstruíDo.Quando Colocar O Cabo, a Temperatura ambiente  NãO seja Inferior A 0ºC.

4.TêM  Boa  Estabilidade quíMica e Propriedades De  ResistêNcia a áCidos, metais alcalinos ResistêNcia, ResistêNcia de sal, ResistêNcia a óLeo, a ResistêNcia do solvente e  ResistêNcia de chama.

5. Peso leve, boa  Propriedade de flexãO E de FáCil InstalaçãO E ManutençãO

3.1Type E Nome:

Digite	Nome
VV VLV	Cobre alumíNio()Conductor, PVC E Bainha do Cabo eléTrico
VY VLY	Cobre alumíNio()Condutores Com isolamento de PVC, PE Com bainha de Cabo eléTrico
VV22VLV22	Cobre alumíNio()Condutores Com isolamento de PVC, AçO-tape Carros blindados, PVC Com bainha de Cabo eléTrico
VV23VLV23	Cobre alumíNio()Condutores Com isolamento de PVC, AçO-tape Carros blindados, PE Com bainha de Cabo eléTrico
VV32 VLV32	Cobre alumíNio()Condutores Com isolamento de PVC, Arame de açO Carros blindados, PVC Com bainha de Cabo eléTrico
VV33VLV33	Cobre alumíNio()Condutores Com isolamento de PVC, PE Com bainha de Cabo de alimentaçãO
VV42VLV42	Cobre alumíNio()Condutores Com isolamento de PVC, Espesso Arame de açO Carros blindados, PVC Com bainha de cabo eléTrico
VV43VLV43	Cobre alumíNio()Condutores Com isolamento de PVC, Espesso Arame de açO Carros blindados, PE Com bainha de Cabo eléTrico

3.2 Espessura nominal De Isolamento

Cruz nominal
A secçãO (mm2)

PainéIs
Espessura(mm)

TensãO de alimentaçãO(KV)

1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 1000

0.6/1

0,8 0,8 0,8 1 1 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 2.4 2.6 2.8 2.8 2.8 3.0

3.6/6

3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4

3.3 ResistêNcia DC De um condutor de Cabo EléTrico

Valor Nominal Cross A secçãO (Mm2)	A 20ºC, ResistêNcia DC é NãO Mais De (Ω/km)		Valor Nominal Cross A secçãO (Mm2)	A 20ºC, ResistêNcia DC é NãO Mais De (Ω/km)		Valor Nominal Cross A secçãO (Mm2)	A 20ºC, ResistêNcia DC é NãO Mais De (Ω/km)
Valor Nominal Cross A secçãO (Mm2)	NúCleo de cobre	NúCleo de alumíNio	Valor Nominal Cross A secçãO (Mm2)	NúCleo de cobre	NúCleo de alumíNio	Valor Nominal Cross A secçãO (Mm2)	NúCleo de cobre	NúCleo de alumíNio
1.5	12.1	18.1	35	0.524	0,868	240	0.0754	0.125
2.5	7.41	12.1	50	0,387	0.641	300	0.0601	0,100
4	4.61	7.41	70	0.268	0,443	400	0.0470	0.0778
6	3.08	4.61	95	0.193	0.320	500	0.0366	0.0605
10	1,83	3.08	120	0,153	0.253	630	0,0283	0.0469
16	1.15	1.91	150	0.124	0.206	800	0.0221	0.0369
25	0.727	1.20	185	0.0991	0.164	1000	0,0176	0.0291

3.4 A ResistêNcia de isolamento do Cabo EléTrico

Item de teste	PVC Cabo com isolamento		Isolados em XLPE Cabo de alimentaçãO
Item de teste	0.6/1KV	3.6/6KV	Isolados em XLPE Cabo de alimentaçãO
Resistividade de volume (ρΩ.Cm) Min a 20ºC No Top- Temperatura nominal MíN.	1013 1010	1014 1011	– 1012
Ki Isolamento Constante de resistividade(MΩ.Km) Min a 20ºC No Top- Temperatura nominal MíN.	36,7 0,037	367 0,37	– 3.67

3.5 A ResistêNcia de isolamento do Cabo EléTrico

UO/U(kV)	NóS(kV)	T(min
0.6/1	3.5	5
3.6/6	12.5	5

CertificaçãO:

Nós somos China Cabo de Potência Elétrico Isolado em PVC com Fios de Cobre e Alumínio XLPE fabricação e fornecedor,Você pode obter mais detalhes com e-mail, você obterá preço barato ou preço de fábrica.
