Aplicação de construção e condutores de alumínio Alumínio material do cabo de alimentação

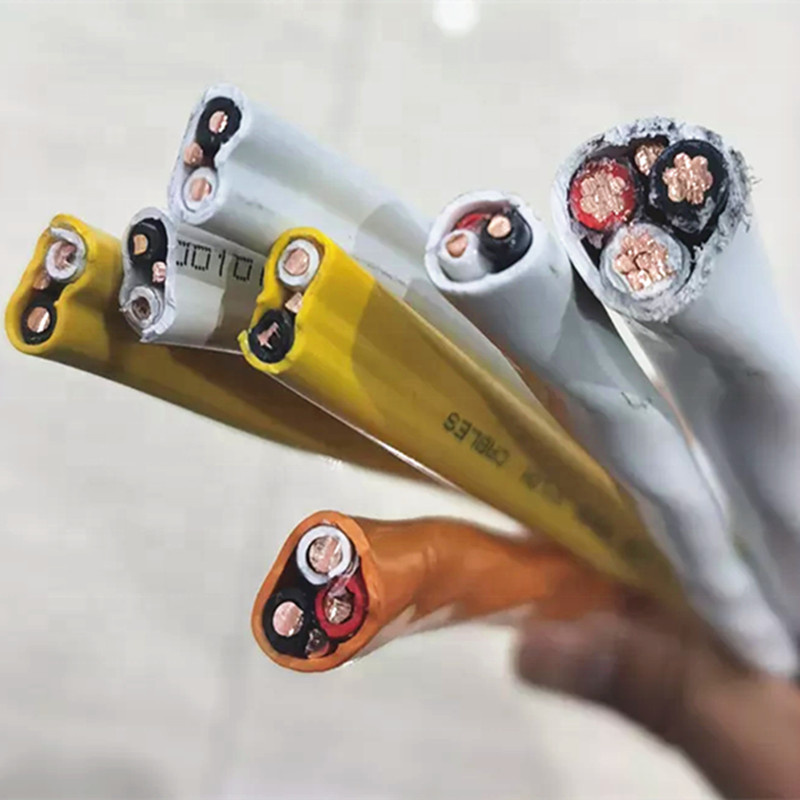

Aplicação de construção e condutores de alumínio Alumínio material do cabo de alimentação image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

IEC60502-2

Atual

Cabo AC

Material de isolamento

XLPE

Bainha de materiais

PVC

Forma Material

Fio Redondo

Fio de material do núcleo

condutor de alumínio

Certificação

ISO, CCC, CE, cabo de alumínio de 3 núcleos, tamanhos de 3 * 70 mm2

Modelo

cabo abc

Marca

henan hongda

cor(es) de isolamento

natural/vermelho/amarelo/azul/verde, etc.

cor da bainha exterior

preto, etc.

n.o de núcleos

secção transversal

70 mm2

comprimento da embalagem

de acordo com o seu pedido

temperatura de trabalho a longo prazo e hífen

90 ° c

temperatura máx. em curto-circuito

160 ° c/250 ° c

tensão nominal

300 / 300 v, 300 / 500 v, 450 / 750 v, 0.6 / 1 kv

padrão de design

iec 60502-1, iec 60502-2, iec 60227, iec 60228

garantia

3 anos

certificado

iso 14001/iso 9001/ohasa 18001/ccc

Pacote de Transporte

por mar

Especificação

cabo de alumínio de 3 núcleos, tamanhos de 3 * 70 mm2

Marca Registrada

henan hongda

Origem

China

Código HS

85444929

Capacidade de Produção

3000

Product Description

Cabo de alumínio de 3 núcleos com tamanhos de 3 * 70 mm2

1. Aplicações
O cabo de pacote aéreo (cabo ABC) é um conceito muito inovador para distribuição de energia aérea em comparação com o sistema de distribuição convencional de condutores descalços. Proporciona um nível mais elevado de segurança e fiabilidade, perdas de energia mais baixas e a melhor economia de sistema, reduzindo os custos de instalação, manutenção e funcionamento.

Os cabos KAIQI POWER LV Aerial Bundle foram concebidos para fornecer um serviço de antena de 600/1000 volts para serviços temporários em locais de construção, como uma queda de serviço (pólo de alimentação para entrada de serviço), como um cabo secundário (pólo a pólo) ou iluminação de rua. Este cabo sobre a cabeça proporciona isolamento reforçado de acordo com a norma.

2. Normas

GB/T12527, GB/T1179, IEC60502, NFC 33-209, BS 7870, ANSI/ICEA S-76-474 AS/NZS 3560.1, ETC.

3. Tipo de cabo com isolamento superior, nome e âmbito

Tipo Chinês (tipo Geral)		Tempo curto	Descrição	Aplicações principais
Condutor de cobre	Condutor de alumínio
JKV (Cu/PVC)	JKLV (AAC/PVC) , JKLHV (AAAC/PVC)	Fio de linha coberto Cabo de extensão de serviço Cabo UD secundário	Cabos de antena isolados em PVC	Para aplicação de transmissão de potência aérea
JKY (Cu/PE)	JKLY (AAC/PE), JKLHY (AAAC/PE)		Cabos de antena isolados PE
JKYJ (Cu/XLPE)	JKLYJ (AAC/XLPE) JKLHYJ (AAAC/XLPE)		Cabos de antena isolados XLPE
JKLGYJ (ACSR/XLPE)			Fio de alumínio reforçado em aço com cabo de antena isolado XLPE	Para aplicação de transmissão de potência aérea
				Para a aplicação de transmissão de potência aérea capaz de suportar força de tracção moderada.

4. Construção:

Condutores de fase : Alumínio redondo ou compactado 1350-H19 ou cobre Condutor, AAAC, ACSR

Condutor neutro ou mensageiro : Alumínio redondo 6201 compactado ou com estriada Liga ou AAC, ACSR

Condutor de iluminação de estrada: Condutor redondo em alumínio com ou sem revestimento

Isolamento : LDPE, HDPE, XLPE, PVC ( resistente aos UV)

Nota: As disposições acima podem ser alteradas como ordem
Cabo de linha aérea (linha de antena) parâmetros técnicos TNB Standard (IEC 60502) Cabos condutores integrados na antena (ABC)

Número de núcleos x núcleos de secção transversal nominal f	Condutor de fase				Unidade de suspensão Messenger	Diâmetro total aprox.	Peso aprox. do cabo
Número de núcleos x núcleos de secção transversal nominal f	Diâmetro do Conductor	Espessura do isolamento	Espessura da tela de isolamento	Espessura da bainha	Encalhado	Diâmetro total aprox.	Peso aprox. do cabo
N.o × mm²	mm	mm	mm	mm	N.o × mm	mm	Kg/kmm
3×35	6.9	5.5	0.6	1.2	7/5.00	61.0	1780
3×50	8.1	5.5	0.6	1.2	7/5.00	63.3	1970
3×70	9.7	5.5	0.6	1.2	7/5.00	66.5	2260
3×95	11.4	5.5	0.6	1.2	7/5.00	69.9	2600
3×120	12.8	5.5	0.6	1.2	19/3.65	75.9	3070
3×150	14.2	5.5	0.6	1.2	19/3.65	78.7	3390
3×185	15.7	5.5	0.6	1.2	19/3.65	81.7	3760

Cabo de alumínio ABC de 3 núcleos * 50 mm2 Sizes3 núcleos ABC Aluminium Cabo 3 * 50 mm2 Sizes3 núcleos ABC Cabo de alumínio 3 * 50 mm2 tamanhos

Nós somos China Aplicação de construção e condutores de alumínio Alumínio material do cabo de alimentação fabricação e fornecedor,Você pode obter mais detalhes com e-mail, você obterá preço barato ou preço de fábrica.
