Product Details

N ° de Modelo.

Overhead Conductor

Atual

Cabo DC

Material de isolamento

não

Bainha de materiais

sem tratamento

Forma Material

Fio Redondo

Fio de material do núcleo

liga de alumínio

Certificação

ISO, CCC, sgs

Modelo

condutor almelec

Marca

hongda

padrão

astm b-398

Pacote de Transporte

1000 m por tambor de exportação

Especificação

alton, akron, butte, cantão

Marca Registrada

hongda

Origem

China

Código HS

7614900000

Capacidade de Produção

1500 km/mês

Product Description

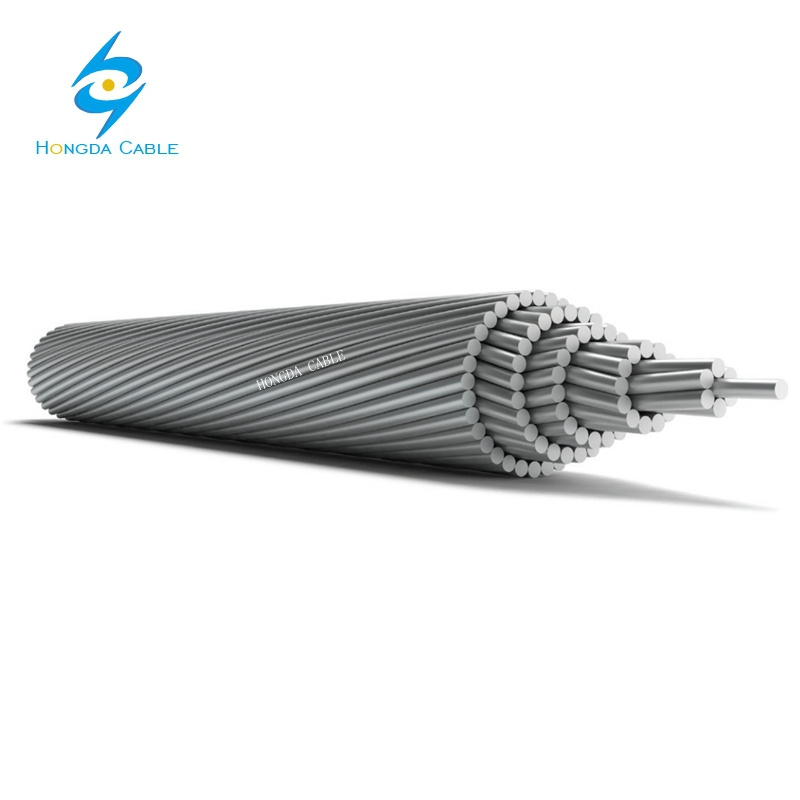

AAAC Conductor Aluminio Desnudo Alton AAAC Aster 570 Overhead Conductor

Especificação

Aplicação:

AAAC – All Aluminium Alloy Conductor é utilizado principalmente para serviços secundários de transmissão e distribuição. O condutor AAAC foi concebido utilizando uma liga de alumínio de alta resistência para obter uma elevada relação resistência-peso e uma melhor característica de inclinação. O condutor AAAC tem uma resistência mais elevada à corrosão do que o ACSR.

Condutores:

O condutor AAAC é um condutor de revestimento concêntrico constituído por fios de liga de alumínio 6201-T81, com um aspeto semelhante ao de um condutor de alumínio de 1350 graus.

Notas: A resistência CC a 20 ° C da liga 6201-T81 tem uma maior resistência à abrasão do que os condutores de alumínio de grau 1350-H19.

Normas: Os condutores AAAC cumprem ou excedem o seguinte:

ASTM B-398 E B-399
Requisitos do Código eléctrico Nacional

AAAC – todos os fios Utilitário Conductor 6201 em liga de alumínio

AAAC refere-se a todos os Conductor de liga de alumínio. Este cabo foi concebido para utilizar uma liga de alumínio de alta resistência para atingir a elevada relação força/peso, bem como uma boa característica de ensacamento. Tal como o seu nome implica, este cabo tem um condutor de corda de disposição concêntrica torada, que é de liga de alumínio 6201-T81. Tem uma maior resistência à corrosão em comparação com os cabos ACSR.

Padrões e aprovações

ASTM B-398
ASTM B-399
Requisitos NEC listados

Comodidades

Tamanho do condutor

AAAC tem três palavras de código: Akron, Butte e Flint. A Akron mede 30.58 KCM com uma área transversal nominal de 0,610 mm2, totalizando 503.49 kg/km em peso. Butte mede 312,8 KCM com uma área transversal nominal de 6,8 mm2, pesando 4989,52 kg/km O Flint mede 740,8 KCM e uma área de secção transversal nominal de 19,863 mm2. Cabo AAAC com a palavra Flint código é o mais pesado pesando 13834,57kg/km

código do cabo de liga 6201	Manómetro de cabo de liga 6201	secção	manómetros e cablagem de cabos acsr do mesmo diâmetro como os de liga		Número de fios por diâmetro de cada fio	diâmetro total	Aprox. Peso total	carga de ruptura	Corrente contínua Resistência a 20 ºC
	KCMIL	mm2	AWG ou MCM	Al/Acero	mm	mm	kg/km	kg	ohms/km
Akron	30.58	15.5	6	6/1	7×1,68	5.04	42.44	503	2.1615
Alton	48.69	24.67	4	6/1	7×2,12	6.36	67.56	801	1.3577
Ames	77.47	39.25	2	6/1	7×2,67	8.02	107.5	1270	0.8534
Azusa	123.3	62.48	1/0	6/1	7×3,37	10.11	171	2023	0.5364
Anaheim	155.4	78.74	2/0	6/1	7×3,78	11.35	215.6	2452	0.4257
Amherst	195.7	99.16	3/0	6/1	7×4.25	12.74	271.5	3083	0.3379
Aliança	246.9	125	4/0	6/1	7×4.77	14.31	342.6	3884	0.2658
Butte	312.8	158	266.8	26/7	19×3,26	16.3	434.9	4978	0.2113
Canton	394.5	200	366.4	26/7	19×3,66	18.3	547.4	6013	0.1675
Cairo	465.4	236	397.5	26/7	19×3.98	19.88	645.7	7098	0.1421
Darien	559.5	283	477	26/7	19×4.36	21.79	776.3	8525	0.1181
Elgin	652.4	331	556.5	26/7	19×4.71	23.53	905.2	9943	0.10135
Flint	740.8	375	636	26/7	37×3.59	25.16	1028	9943	0.0892
Greeley	927.2	470	795	26/7	37×4.02	28.15	1287	11014	0.0713
	1077.4	545.9	954	54/7	61×3,38	30.42	1495	15909	0.0614
	1165.1	590.3	1033.5	54/7	61×3,51	31.59	1617	17234	0.0567
	1259.6	638.2	1113	54/7	61×3,65	32.85	1748	18560	0.05249
	1348.8	683.4	1192.5	54/7	61×3,90	35.1	1872	21212	0.04594

Capacidade de trabalho do condutor

Todos os condutores de liga de alumínio são compostos por fios de liga de alumínio 6201-T81, que se parecem, em grande parte, com o condutor de alumínio de 1350 graus. Oferece boa condutividade elétrica. A resistência DC a 20 graus Celsius para a série 6201-T81 tem uma resistência abrasiva maior que a série 1350-H19 de condutores de alumínio. O condutor também é resistente à humidade e às condições atmosféricas. É leve e flexível, pelo que requer menos esforço para se deslocar durante a instalação.
