10 Par Individual Geral Tela 1.5mm2 Cabo de Instrumento

APLICAÇÕES

Os    cabos de instrumentação EGSF e EGFA destinam-se a circuitos de controlo e instrumentação, para sistemas de sinal, monitorização e processamento de dados e para transmissão de dados analógicos ou digitais, tudo em aplicações electrónicas industriais, permitindo, em especial, o cumprimento de condições nas indústrias química, petroquímica e do papel.

Os cabos estão protegidos por uma protecção electrostática geral contra interferências eléctricas externas.

A blindagem da fita de aço nos  cabos EGFA oferece proteção melhorada contra danos mecânicos e ataques roedor.

Os cabos também podem ser utilizados para a alimentação de energia de pequenos dispositivos auxiliares, desde que  o limite de capacidade de transporte de corrente (consulte o nosso Guia Técnico) não seja excedido.

Os cabos são adequados para instalações fixas interiores e exteriores.

O PVC de revestimento de alto índice de oxigênio é radiação UV e resistente às intempéries, é autoextinguível e retardante de chamas. Os cabos passam no teste de combustibilidade de acordo com a norma PN-EN 60332-3.

Os cabos são resistentes ao óleo e oferecem uma maior resistência aos hidrocarbonetos alifáticos.

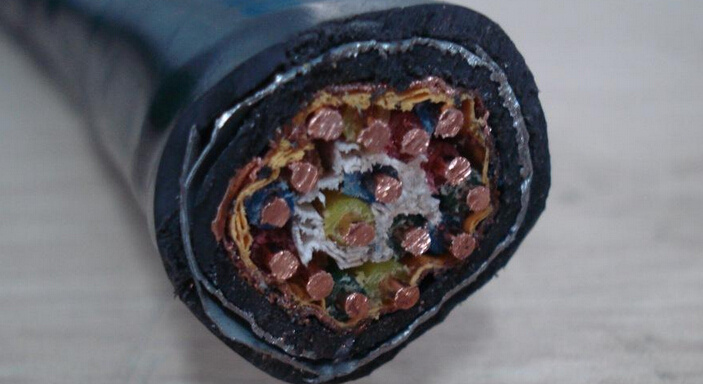

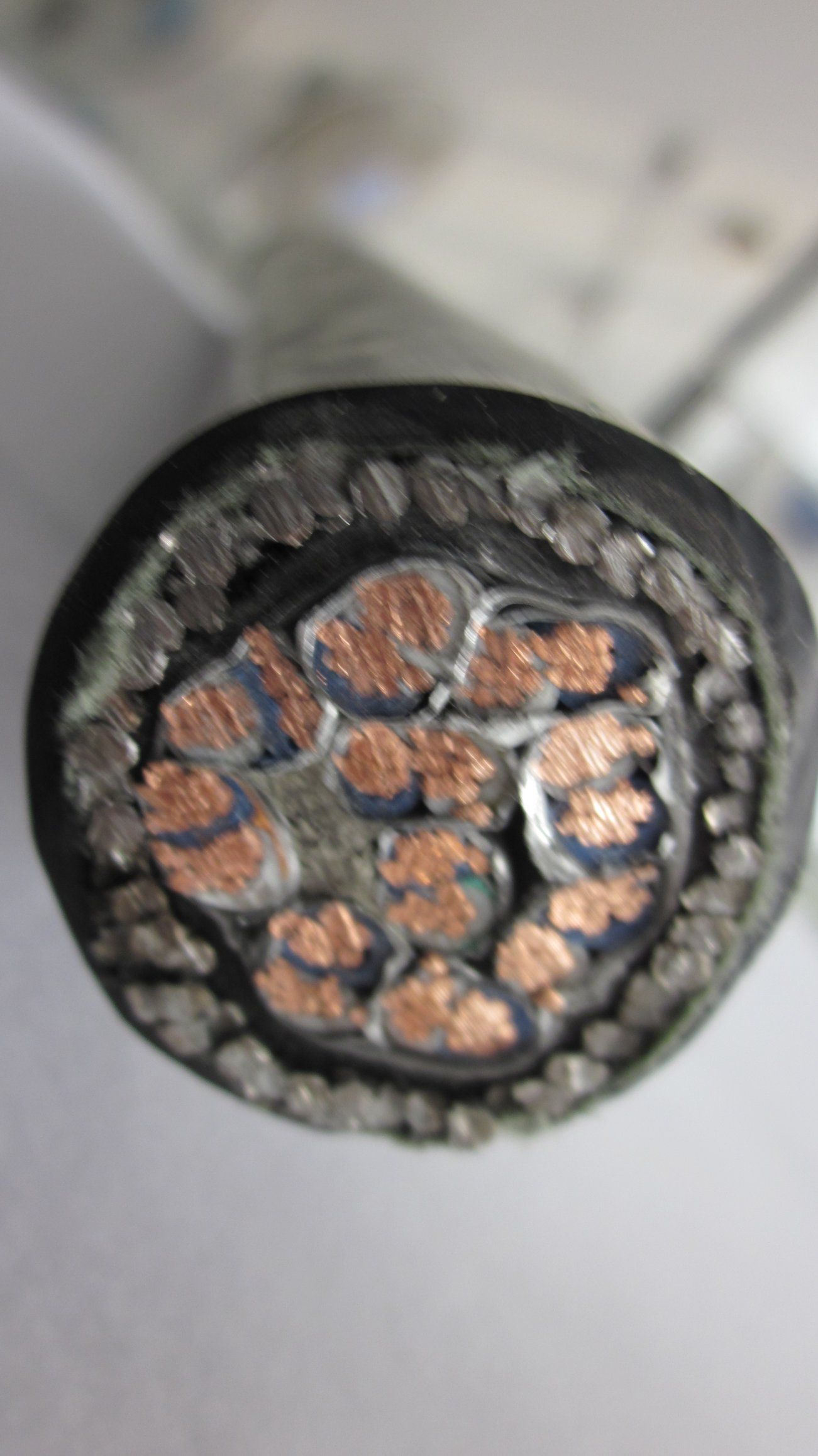

CONSTRUÇÃO

–  condutores de fios de cobre sem revestimento,

              05 – 0.50 mm2 (1 x 0,8 mm),

              09 – 0.88 mm2 (7×0,4 mm)

              15 – 1.50 mm2 (7×0,52 mm),

–  isolamento PVC resistente ao calor,

–  condutores isolados entrançados:

              Pares          código de cores IP: Isolamento branco e vermelho e número de pares impressos nele,

              código de         cores triads IT: Isolamento branco, vermelho e azul e número de triad impresso no mesmo,

             Código de        cores Quads IQ: Isolamento branco, vermelho, azul e amarelo para identificação,

–  pares, tripulados ou quads dispostos em camadas,

–  núcleo do cabo enrolado em fita de poliéster,

–  uma protecção electrostática global, que incorpora fita de alumínio-poliéster e um fio de purga de cobre estanhado entrançado entrançado, de 0.22 mm2 (7×0,2 mm),

–  bainha especial para cabos em PVC, azul (RAL 5012), também disponível com outras cores,

–  blindagem de fita de aço para   cabo EGFA,

–  cobertura especial de cabos em PVC, azul (RAL 5012), também disponível outras cores.

CARACTERÍSTICAS

Resistência de loop CC a 20 ° C, máximo:

      Condutor de 0.50 mm2                      75.0 Ω/km

      Condutor de 0.88 mm2                      42.8 Ω/km

      Condutor de 1.50 mm2                      24.2 Ω/km

Desequilíbrio de resistência, máximo:

      Condutor de 0.50 mm2                    1.120 Ω/km

      Condutor de 0.88 mm2                      1.070 Ω/km

      Condutor de 1.50 mm2                      0.605 Ω/km

     Condutor                    /condutor 1500 V rms

     Condutor/ecrã                        1000 V rms

Tensão de funcionamento Uo/U    300/300 V

Teste de tensão

Condutor   /condutor 1500 V rms

Condutor/ecrã    1000 V rms

Resistência de isolamento, mínimo    500 MΩ·km

Capacidade mútua, máx. (Este valor pode ser 30% superior para um par ou tríade):

      Condutor de 0.50 mm2                     , 145 nF/km

      Condutor de 0.88 mm2                     , 160 nF/km

      Condutor de 1.50 mm2                     , 150 nF/km

Intervalo de temperatura de funcionamento

     Durante o funcionamento                     de – 30 a 90 ° C

     Durante a instalação                   , entre  -5 e 70 ° C

Raio de curvatura mínimo               15 x diâmetro do cabo

Resistência aos hidrocarbonetos alifáticos           NF M 87-202 Anexo A

Resistência do óleo                                PN-EN 60811-404

                     Retardante de chamas de combustibilidade dos cabos

Ensaios de combustibilidade                      PN-EN 60332-1-2, IEC 60332-1-2

Normas de referência                     NF M 87-202

Número de pares, triplos ou quads/01 a 27

Serie lay up em par (IP), triplo (IT), quads (IQ)

Secção do núcleo da série 05 (0,5mm2), 09 (0.88 mm2) ou 15 (1,5 mm2)

Ecrã geral da série (EG) ou ecrã individual e ecrã geral (EI)

Protecção mecânica Serie: Sem blindagem (SF), com blindagem (FA), com blindagem de chumbo e blindagem (PF)
