Cabo de Queda de Serviço Duplex / Triplex ACSR Torcido (Condutor Agrupado Aéreo)

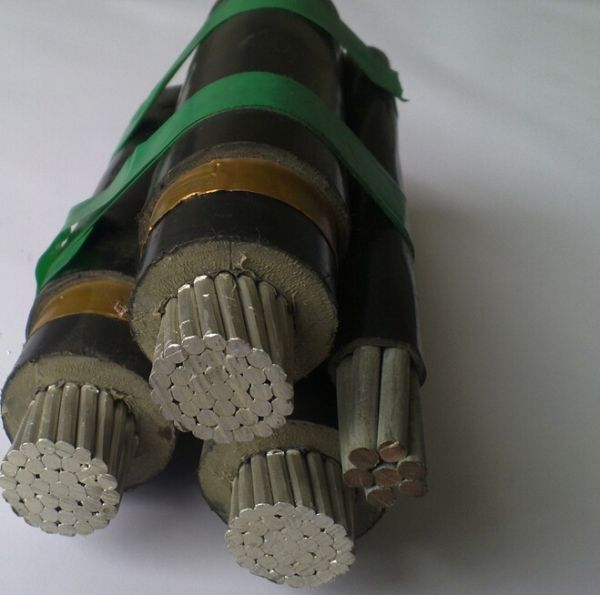

Cabo de Queda de Serviço Duplex / Triplex ACSR Torcido (Condutor Agrupado Aéreo) image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

Aerial Bundled Conductor

insulatio

pvc, pe ou xlpe

força de ruptura do mensageiro neutro

563 lbs

Pacote de Transporte

tambor de madeira ou tambor de madeira-aço

Especificação

ce sab rohs sgs ul ccc

Marca Registrada

cabo yifang

Origem

Zhengzhou, China

Código HS

8544492100

Capacidade de Produção

5, 000, 000 km/mês

Product Description

Cabo ABC; o serviço de cabo

A construção básica é o seguinte:

3 núcleos de potência consistindo de condutores de alumínio isolados, com

Isolamento XLPE

+ uma iluminação de bainha de condutores de alumínio com isolamento XLPE(opcional)

+ um mensageiro Al-liga (nua ou coberto)

O condutor do Messenger pode ser de aço galvanizado também do fio.

A finalidade do messenger do fio é

A) atua como carregar o fio do rolamento.

B) atua como a massa ou o condutor neutro.

Para ser utilizado em cotages de 600V fase-fase ou menos e em temperaturas de condutores não exceder 75oC para polietileno condutores isolados ou 90oC para crossliked polietileno(EM XLPE condutores.

Normas:

1. B-230 Fios de alumínio, 1350-H19 para usos eléctricos.

2. B-231 condutores de alumínio, Concentric-Lay-encalhados.

3. B-232 condutores de alumínio, Concentric-Lay-Encalhados, revestidos de aço (CAA).

4. B-399 Concentric-Lay_Encalhados 6201-T81 liga de alumínio condutores.

5. B498 Zinc-Coated Núcleo de aço para fios condutores de alumínio, aço reforçado (CAA).

6. Serviço de duplex cabo atende ou excede todas as prescrições aplicáveis da norma ANSI/ICEA S-76-474palavra fio condutor de fase neutra nua messenger leigos Nominal peso comprimento por 1000ft (IBS) admissíveis AMP cidades

Palavra do fio condutor de fase neutra nua messenger leigos Nominal peso comprimento por 1000ft (IBS) admissíveis AMP cidades

Size

(AWG) Encalhe Isol. Espessura(Mils) Tamanho

(AWG) Encalhe Pated força(Ibs) polegadas XLPE PE XLPE PE

A AAC neutro-messenger

Alimentação palavra	Condutores de fase			Neutro Nu messenger			Valor nominal do comprimento dos leigos	Peso por 1000ft (IBS)			Admissíveis amp cidades
Alimentação palavra	Size (AWG)	Encalhe	Isol. Espessura(Mils)	Size (AWG)	Encalhe	Força Pated(Ibs)	Polegadas	XLPE		PE	XLPE	PE
A AAC neutro-messenger
Pekingese	6	1	45	6	7	563	10,36	61	61		85	70
Collie	6	7	45	6	7	563	10,36	64	64		85	70
Dachshund	4	1	45	4	7	881	10,36	92	92		115	90
Spaniel	4	7	45	4	7	881	10,36	96	96		115	90
Doberman	2	7	45	2	7	1350	14,88	147	147		150	120
Malamute	1/0	9	60	1/0	7	1990	14,88	234	234		205	160

(1)auto-suficiente
Fase	Fase		Fase			Aprox.O diâmetro total	Min.Raio de curvatura	Max. D.C. Resistência do Conductor em 20
A AAC+UV-XLPE	Condutores compacto		O UV-Isolamento XLPE
Referências X Normal seção cruzada de núcleos	Referências de Al Fios	Diâmetro global	Espessura	Min.	Diâmetro
N° X mm 2	–	Mm	Mm	Mm	Mm	Mm	KN	Ohm/km
4 x 16	7	4.8	1.2	0.98	7.2	17.42	2.07	1.91
4 x 25	7	6	1.4	1.16	8.8	21.3	3.3	1.2
4 x 35	7	7	1.6	1.34	10.2	24.68	4.5	0,868
4 x 50	7	8.3	1.6	1.34	11.5	27,83	6.2	0.641
4 x 70	19	10	1.8	1.52	13.6	32.91	8.9	0,443
4 x 95	19	11.6	1.8	1.52	15.2	36.78	12.3	0.32
4 X 120	19	13	1.8	1.52	16.6	40,17	15.6	0.253
4 X 150	19	14.6	1.8	1.52	18.2	44.04	19.2	0.206
3 x 16	7	4.8	1.2	0.98	7.2	15,55	2.07	1.91
3 x 25	7	6	1.4	1.16	8.8	19.01	3.3	1.2
3 x 35	7	7	1.6	1.34	10.2	22.03	4.5	0,868
3 x 50	7	8.3	1.6	1.34	11.5	24,84	6.2	0.641
3 x 70	19	10	1.8	1.52	13.6	29.38	8.9	0,443
3 x 95	19	11.6	1.8	1.52	15.2	32.83	12.3	0.32
3 X 120	19	13	1.8	1.52	16.6	35,86	15.6	0.253
3 X 150	19	14.6	1.8	1.52	18.2	39.31	19.2	0.206
2 x 16	7	4.8	1.2	0.98	7.2	14.4	2.07	1.91
2 x 25	7	6	1.4	1.16	8.8	17.6	3.3	1.2
2 x 35	7	7	1.6	1.34	10.2	20.4	4.5	0,868
2 x 50	7	8.3	1.6	1.34	11.5	23	6.2	0.641
2 x 70	19	10	1.8	1.52	13.6	27.2	8.9	0,443
2 x 95	19	11.6	1.8	1.52	15.2	30.4	12.3	0.32
2 X 120	19	13	1.8	1.52	16.6	33.2	15.6	0.253
2 X 150	19	14.6	1.8	1.52	18.2	36,4	19.2	0.206
1 x 16	7	4.8	1.2	0.98	7.2	7.2	2.07	1.91
1 x 25	7	6	1.4	1.16	8.8	8.8	3.3	1.2
1 x 35	7	7	1.6	1.34	10.2	10.2	4.5	0,868
1 x 50	7	8.3	1.6	1.34	11.5	11.5	6.2	0.641
1 x 70	19	10	1.8	1.52	13.6	13.6	8.9	0,443
1 x 95	19	11.6	1.8	1.52	15.2	15.2	12.3	0.32
1 X 120	19	13.01	1.8	1.52	16.6	16.6	15.6	0.253
1 X 150	19	14.6	1.8	1.52	18.2	18.2	19.2	0.206
(2) Fase + Apoio

Fase	Com suporte	Fase			Com suporte		Aprox. Diâmetro global
A AAC+UV-XLPE	Cal+UV-XLPE	Condutores compacto		O UV-Isolamento XLPE	O Conductor	O UV-Isolamento XLPE
Referências X Normal seção cruzada de núcleos	Referências X Normal seção cruzada de núcleos	Referências de Al Fios	Diâmetro global	Espessura Normal	N°/Dia.de Al. Fio	Espessura Normal
N° X mm 2	N° X mm 2	–	Mm	Mm	N/mm	Mm	Mm
3 x 16	1 X 54,6	7	4.8	1.2	7/3.15	1.6	20.72
3 x 25	1 X 54,6	7	6	1.4	7/3.15	1.6	23,63
3 x 35	1 X 54,6	7	7	1.6	7/3.15	1.6	26,17
3 x 50	1 X 54,6	7	8.3	1.6	7/3.15	1.6	28.53
3 x 70	1 X 54,6	19	10	1.8	7/3.15	1.6	32.34
3 x 95	1 X 54,6	19	11.6	1.8	7/3.15	1.6	35.24
3 X 120	1 X 54,6	19	13	1.8	7/3.15	1.6	37,78
3 X 150	1 X 54,6	19	14.6	1.8	7/3.15	1.6	40.69
3 x 16	1 x 70	7	4.8	1.2	7/3,5	1.6	21.36
3 x 25	1 x 70	7	6	1.4	7/3,5	1.6	24.26
3 x 35	1 x 70	7	7	1.6	7/3,5	1.6	26.8
3 x 50	1 x 70	7	8.3	1.6	7/3,5	1.6	29.16
3 x 70	1 x 70	19	10	1.8	7/3,5	1.6	32.97
3 x 95	1 x 70	19	11.6	1.8	7/3,5	1.6	35.88
3 X 120	1 x 70	19	13	1.8	7/3,5	1.6	38,42
3 X 150	1 x 70	19	14.6	1.8	7/3,5	1.6	41.32
3) Fase+Suportando+ conexão de serviço

Fase	Com suporte	Conexão de serviço	Fase			Com suporte		Conexão de serviço			Aprox.O diâmetro total do cabo incluído
A AAC+UV-XLPE	Cal+UV-XLPE	A AAC+UV-XLPE	Condutores compacto		O UV-XLPE	O Conductor	O UV-XLPE	Condutores compacto		O UV-XLPE
Referências X Normal seção cruzada de núcleos	Referências X Normal seção cruzada de núcleos	Referências X Normal seção cruzada de núcleos	Referências de Al.Fio	Dia global.	Condições normais	N°/Dia.de Al. Fio	Condições normais	N° de Al. Fio	Dia global.	Condições normais
Referências X Normal seção cruzada de núcleos	Referências X Normal seção cruzada de núcleos	Referências X Normal seção cruzada de núcleos	Referências de Al.Fio	Dia global.	Espessura	N°/Dia.de Al. Fio	Espessura	N° de Al. Fio	Dia global.	Espessura
N° X mm 2	N° X mm 2	N° X mm 2	–	Mm	Mm	N/mm	Mm	–	Mm	Mm	Mm
3 x 16	1 X 54,6	1 x 25	7	4.8	1.2	7/3.15	1.6	7	6	1.4	27.05
3 x 25	1 X 54,6	1 x 25	7	6	1.4	7/3.15	1.6	7	6	1.4	30,25
3 x 35	1 X 54,6	1 x 25	7	7	1.6	7/3.15	1.6	7	6	1.4	33.05
3 x 50	1 X 54,6	1 x 25	7	8.3	1.6	7/3.15	1.6	7	6	1.4	35.65
3 x 70	1 X 54,6	1 x 25	19	10	1.8	7/3.15	1.6	7	6	1.4	39.85
3 x 95	1 X 54,6	1 x 25	19	11.6	1.8	7/3.15	1.6	7	6	1.4	43.05
3 X 120	1 X 54,6	1 x 25	19	13	1.8	7/3.15	1.6	7	6	1.4	45.85
3 X 150	1 X 54,6	1 x 25	19	14.6	1.8	7/3.15	1.6	7	6	1.4	49.05
3 x 16	1 X 54,6	2 x 25	7	4.8	1.2	7/3.15	1.6	7	6	1.4	27.05
3 x 25	1 X 54,6	2 x 25	7	6	1.4	7/3.15	1.6	7	6	1.4	30,25
3 x 35	1 X 54,6	2 x 25	7	7	1.6	7/3.15	1.6	7	6	1.4	33.05
3 x 50	1 X 54,6	2 x 25	7	8.3	1.6	7/3.15	1.6	7	6	1.4	35.65
3 x 70	1 X 54,6	2 x 25	19	10	1.8	7/3.15	1.6	7	6	1.4	39.85
3 x 95	1 X 54,6	2 x 25	19	11.6	1.8	7/3.15	1.6	7	6	1.4	43.05
3 X 120	1 X 54,6	2 x 25	19	13	1.8	7/3.15	1.6	7	6	1.4	45.85
3 X 150	1 X 54,6	2 x 25	19	14.6	1.8	7/3.15	1.6	7	6	1.4	49.05

A nossa empresa

Yifang grupo eléctrico especializado principalmente no fio&cabos,incluindo designment,produção e venda.

Os produtos são principalmente para baixo,medium,a alta tensão(1 KV A 220 KV) Isolados em XLPE cabo de alimentação,com isolamento de PVC cabo de alimentação,cabo ABC,cabo de construção do cabo de controle,cabo de borracha do cabo de soldagem Etc.

Nosso cabo XLPE podem ser fabricados de acordo com a especificação que é equivalente à norma IEC 60502,IEC60332,IEC60754. Alguns índices são superiores aos acima de padrão internacional.

O nosso certificado

Perguntas mais frequentes sobre
1.Q:tem uma fábrica ou empresa de comércio?
Um: base de Fabricação na Henan ,a China, com mais de 500 trabalhadores.

2.Q:Como posso visitar lá?
Um: certeza,se precisar,vamos organizar o driver para buscá-lo.

3.Q:Como posso obter algumas amostras?
Um: entre em contato comigo sobre abaixo,Determinar amostra e endereço para envio.

4.Q:alguma vez os cabos fornecidos para o nosso país?
Um: Yifang cabos foram vendidos para mais de 100 países e regiões do mundo. você pode entrar em contato comigo para obter detalhes.

5.Q:Qual é a quantidade mínima de pedidos?
A quantidade mínima de normalmente 500 metros de diâmetro grande cabos.Contacte-me para mais informações se você tiver determinado requisito do cabo.

6. Q:Quando posso obter o preço?
Um: costuma citar dentro de 6 horas após recebermos o seu inquérito.

7.Q:Quanto tempo é o tempo de entrega?
Um: de acordo com o seu pedido quantidade da.Normalmente o nosso tempo de espera é de 3 – 20 dias úteis.

Nós somos China Cabo de Queda de Serviço Duplex / Triplex ACSR Torcido (Condutor Agrupado Aéreo) fabricação e fornecedor,Você pode obter mais detalhes com e-mail, você obterá preço barato ou preço de fábrica.
