Cabo Unarmoured de Média Tensão de Núcleo Único 8.7/15kv

Cabo Unarmoured de Média Tensão de Núcleo Único 8.7/15kv image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

Medium Voltage Power Cable

Atual

Cabo AC

Material de isolamento

XLPE

Bainha de materiais

PVC

Forma Material

Fio Redondo

Fio de material do núcleo

cu/aac/aaac/acsr

Certificação

ISO, CCC, CE

Modelo

n2xsy n2xsey (n2xsy n2xsey)

Marca

xinfeng

Pacote de Transporte

tambor sem retorno

Especificação

1.5-1400 mm2

Marca Registrada

henan xinfeng

Origem

China

Código HS

85446012

Product Description

Cabo de alimentação isolado XLPE de média tensão

Aplicação

O cabo XLPE (polietileno reticulado) constitui o melhor cabo para as linhas de transmissão e distribuição devido às suas excelentes propriedades elétricas e físicas. Estes cabos têm a vantagem da simplicidade na construção, leveza no peso; conveniência na aplicação além de excelentes propriedades de corrosão elétrica, térmica, mecânica e antiquímica. Também pode ser colocado sem limitação da diferença de nível ao longo da rota.

Normas

GB/12706.2, IEC60502-2, BS 6622, VDE 0276, HD 620 S1, NFC 33-226, IS 1554, IS 7098 E ICEA S-66-524, ETC.

* Xinfeng Cabo também pode projetar e produzir para exigência de aplicação especial.

Construção

1: Condutor: Cobre ou alumínio entrançado compactado circular
2: Ecrã do condutor: Composto semicondutor extrudido
3: Isolamento: XLPE
4: Tela de isolamento: Composto semicondutor extrudido
5: Tela metálica: Fita de cobre
6: Fita de separação: Material não higroscópico
7: Revestimento interior (material de cama): PVC extrudido
8: Armadura metálica: Material não magnético (fio de alumínio ou fita de alumínio)
9: Bainha: PVC
10: Fita Binder: Material não higroscópico

1: Condutor: Cobre ou alumínio entrançado compactado circular
2: Ecrã do condutor: Composto semicondutor extrudido
3: Isolamento: XLPE
4: Tela de isolamento: Composto semicondutor extrudido
5: Tela metálica: Fita de cobre
6: Fita Binder: Material não higroscópico
7: Revestimento interior (material de cama): PVC extrudido
8: Armadura metálica: Arame de aço galvanizado ou fita de aço galvanizado
9: Enchimento: Material não higroscópico
10: Bainha: PVC
11: Fita Binder: Material não higroscópico

Núcleo simples, condutor CU ou AL, isolado XLPE, cabo de alimentação revestido a PVC, 8.7/15kV (8.7/10kV) IEC60502-2

Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	Aprox. Peso do cabo		Máx. Resistência do condutor em corrente contínua a 20ºC C.
Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	CU	AL	CU	AL
YJV YJLV	mm2	mm	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km
	1 × 25	6.0	4.5	1.8	22.2	686.9	532.2	0.727	1.20
	1 × 35	7.0	4.5	1.8	23.2	806.6	590.1	0.524	0.868
	1 × 50	8.4	4.5	1.8	24.6	983.0	673.7	0.387	0.641
	1 × 70	10.0	4.5	1.8	26.2	1210.1	777.0	0.268	0.443
	1 × 95	11.5	4.5	1.8	27.7	1482.7	894.9	0.193	0.320
	1 × 120	13.0	4.5	1.9	29.3	1757.8	1015.4	0.153	0.253
	1 × 150	14.5	4.5	1.9	30.9	2078.2	1150.1	0.124	0.206
	1 × 185	16.2	4.5	2.0	32.7	2450.5	1305.9	0.0991	0.164
	1 × 240	18.4	4.5	2.1	35.1	3021.2	1536.4	0.0754	0.125
	1 × 300	20.5	4.5	2.1	37.3	3633.6	1777.5	0.0601	0.100
	1 × 400	23.5	4.5	2.2	40.5	4639.5	2164.7	0.0470	0.0778
	1 × 500	26.5	4.5	2.3	43.7	5644.9	2551.4	0.0366	0.0605
	1 × 630	30.0	4.5	2.4	47.4	6940.2	3042.4	0.0283	0.0469

Três condutores, CU ou AL, isolados XLPE, Cabo de alimentação revestido a PVC, 8.7/15kV (8.7/10kV) a IEC60502-2

Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	Aprox. Peso do cabo		Máx. Resistência do condutor em corrente contínua a 20ºC C.
Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	CU	AL	CU	AL
YJV YJLV	mm2	mm	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km
	3 × 25	6.0	4.5	2.4	45.3	2214.6	1748.3	0.727	1.20
	3 × 35	7.0	4.5	2.5	47.7	2636.5	1983.7	0.524	0.868
	3 × 50	8.4	4.5	2.6	50.9	3234.8	2302.1	0.387	0.641
	3 × 70	10.0	4.5	2.7	54.5	3993.4	2687.6	0.268	0.443
	3 × 95	11.5	4.5	2.8	58.0	4905.1	3133.0	0.193	0.320
	3 × 120	13.0	4.5	2.9	61.4	5786.1	3547.7	0.153	0.253
	3 × 150	14.5	4.5	3.1	64.9	6837.6	4039.5	0.124	0.206
	3 × 185	16.2	4.5	3.2	68.8	8030.1	4579.1	0.0991	0.164
	3 × 240	18.4	4.5	3.3	73.9	9860.1	5383.2	0.0754	0.125
	3 × 300	20.5	4.5	3.5	78.7	11803.9	6207.8	0.0601	0.100
	3 × 400	23.5	4.5	3.7	85.6	14939.0	7477.4	0.0470	0.0778
	3 × 500	26.5	4.5	3.9	92.9	18295.6	9144.2	0.0366	0.0605

Núcleo simples, condutor CU ou AL, isolado XLPE, fita de alumínio Armored, cabo de alimentação revestido a PVC, 8.7/15kV (8.7/10kV) a IEC60502-2

Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Fita de alumínio Camada × espessura	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	Aprox. Peso do cabo		Máx. Resistência do condutor em corrente contínua a 20ºC C.
	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Fita de alumínio Camada × espessura	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	CU	AL	CU	AL
	mm2	mm	mm	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km
YJV62 YJLV62	1 × 25	6.0	4.5	2 × 0.5	1.8	25.4	999.0	846.75	0.727	1.20
	1 × 35	7.0	4.5	2 × 0.5	1.8	26.4	1129.7	917.5	0.524	0.868
	1 × 50	8.4	4.5	2 × 0.5	1.8	27.8	1313.3	1016.7	0.387	0.641
	1 × 70	10.0	4.5	2 × 0.5	1.9	29.5	1578.4	1157.0	0.268	0.443
	1 × 95	11.5	4.5	2 × 0.5	1.9	31.2	1870.2	1292.7	0.193	0.320
	1 × 120	13.0	4.5	2 × 0.5	2.0	32.7	2173.4	1443.0	0.153	0.253
	1 × 150	14.5	4.5	2 × 0.5	2.0	34.3	2510.8	1593.1	0.124	0.206
	1 × 185	16.2	4.5	2 × 0.5	2.1	37.4	2919.5	1783.4	0.0991	0.164
	1 × 240	18.4	4.5	2 × 0.5	2.2	39.8	3532.6	2053.1	0.0754	0.125
	1 × 300	20.5	4.5	2 × 0.5	2.3	42.1	4172.8	2315.6	0.0601	0.100
	1 × 400	23.5	4.5	2 × 0.5	2.4	45.5	5166.9	2744.7	0.0470	0.0778
	1 × 500	26.5	4.5	2 × 0.5	2.5	48.8	6296.3	3218.5	0.0366	0.0605
	1 × 630	30.0	4.5	2 × 0.5	2.6	52.6	7631.1	3776.8	0.0283	0.0469

Núcleo simples, condutor CU ou AL, isolado XLPE, Cabo de alimentação revestido a PVC, fio de alumínio blindado, 8.7/15kV (8.7/10kV) a IEC60502-2

Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Diâmetro de fio de alumínio	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	Aprox. Peso do cabo		Máx. Resistência do condutor em corrente contínua a 20ºC C.
	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Diâmetro de fio de alumínio	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	CU	AL	CU	AL
	mm2	mm	mm	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km
YJV72 YJLV72	1 × 25	6.0	4.5	1.6	1.8	28.2	1020	860	0.727	1.20
	1 × 35	7.0	4.5	1.6	1.8	29.4	1170	950	0.524	0.868
	1 × 50	8.4	4.5	1.6	1.8	30.5	1340	1040	0.387	0.641
	1 × 70	10.0	4.5	1.6	1.9	32.2	1610	1190	0.268	0.443
	1 × 95	11.5	4.5	2.0	1.9	34.8	2020	1430	0.193	0.320
	1 × 120	13.0	4.5	2.0	2.0	36.4	2310	1570	0.153	0.253
	1 × 150	14.5	4.5	2.0	2.0	37.9	2660	1740	0.124	0.206
	1 × 185	16.2	4.5	2.0	2.1	39.6	3070	1920	0.0991	0.164
	1 × 240	18.4	4.5	2.0	2.2	42.4	3750	2240	0.0754	0.125
	1 × 300	20.5	4.5	2.5	2.3	44.4	4590	2690	0.0601	0.100
	1 × 400	23.5	4.5	2.5	2.4	49.2	5550	3120	0.0470	0.0778
	1 × 500	26.5	4.5	2.5	2.5	53.1	6590	3600	0.0366	0.0605
	1 × 630	30.0	4.5	2.5	2.6	57.1	8060	4110	0.0283	0.0469

Três condutores, CU ou AL, isolados XLPE, fita de aço Armored, Cabo de alimentação revestido a PVC, 8.7/15kV (8.7/10kV) a IEC60502-2

Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Fita de aço Camada × espessura	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	Aprox. Peso do cabo		Máx. Resistência do condutor em corrente contínua a 20ºC C.
	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Fita de aço Camada × espessura	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	CU	AL	CU	AL
	mm2	mm	mm	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km
YJV22 YJLV22	3 × 25	6.0	4.5	2 × 0.5	2.6	50.4	3349.2	2882.8	0.727	1.20
	3 × 35	7.0	4.5	2 × 0.5	2.6	52.8	3837.0	3184.1	0.524	0.868
	3 × 50	8.4	4.5	2 × 0.5	2.7	56.1	4529.9	3597.2	0.387	0.641
	3 × 70	10.0	4.5	2 × 0.5	2.9	59.8	5348.2	4042.5	0.268	0.443
	3 × 95	11.5	4.5	2 × 0.5	3.0	63.5	6418.3	4646.2	0.193	0.320
	3 × 120	13.0	4.5	2 × 0.5	3.1	67.1	7407.4	5168.9	0.153	0.253
	3 × 150	14.5	4.5	2 × 0.5	3.2	70.7	8569.0	5770.9	0.124	0.206
	3 × 185	16.2	4.5	2 × 0.5	3.3	74.7	9887.3	6436.3	0.0991	0.164
	3 × 240	18.4	4.5	2 × 0.5	3.5	79.9	11822.6	7345.7	0.0754	0.125
	3 × 300	20.5	4.5	2 × 0.8	3.7	84.9	13928.6	8332.5	0.0601	0.100
	3 × 400	23.5	4.5	2 × 0.8	3.9	93.4	18239.3	10777.8	0.0470	0.0778
	3 × 500	26.5	4.5	2 × 0.8	4.1	101.9	21975.7	12824.3	0.0366	0.0605

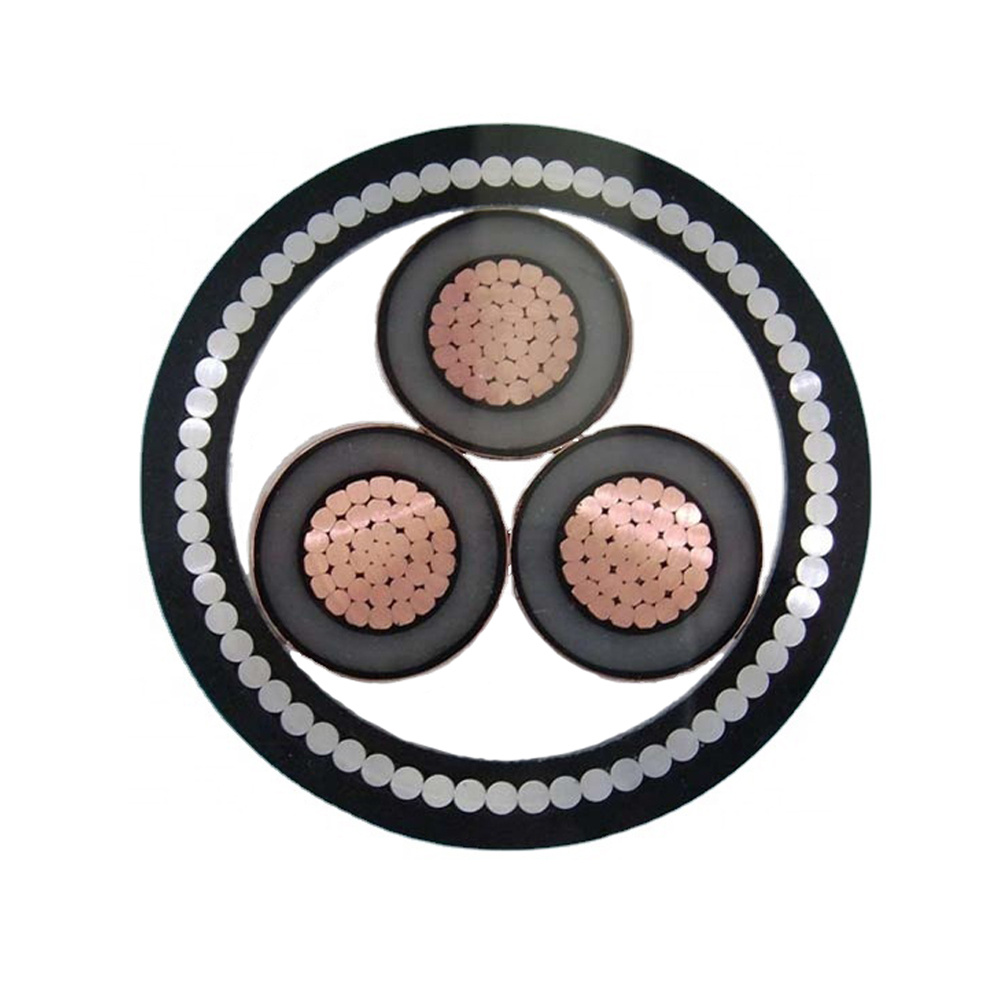

Três condutores, CU ou AL, isolados XLPE, cabos de aço Armored, Cabo de alimentação revestido a PVC 8.7/15kV (8.7/10kV) a IEC60502-2

Digite	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Diâmetro de fio de aço	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	Aprox. Peso do cabo		Máx. Resistência do condutor em corrente contínua a 20ºC C.
	Especificação	Diâmetro exterior	Espessura nominal do isolamento	Diâmetro de fio de aço	Espessura nominal da bainha	Aprox. Diâmetro exterior do cabo	CU	AL	CU	AL
	mm2	mm	mm	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km
YJV32 YJLV32	3 × 25	6.0	4.5	2.5	2.6	54.5	4797	4320	0.727	1.20
	3 × 35	7.0	4.5	2.5	2.6	56.9	5297	4630	0.524	0.868
	3 × 50	8.4	4.5	2.5	2.7	59.7	6015	5062	0.387	0.641
	3 × 70	10.0	4.5	2.5	2.9	63.6	6999	5664	0.268	0.443
	3 × 95	11.5	4.5	2.5	3.0	67.5	8104	6292	0.193	0.320
	3 × 120	13.0	4.5	2.5	3.1	71	9191	6902	0.153	0.253
	3 × 150	14.5	4.5	2.5	3.2	74.7	10455	7594	0.124	0.206
	3 × 185	16.2	4.5	3.15	3.3	80.2	12781	9252	0.0991	0.164
	3 × 240	18.4	4.5	3.15	3.5	86	15109	10532	0.0754	0.125
	3 × 300	20.5	4.5	3.15	3.7	90.8	17372	11650	0.0601	0.100
	3 × 400	23.5	4.5	3.15	3.9	98.7	21197	13568	0.0470	0.0778
	3 × 500	26.5	4.5	3.15	4.3	105.7	25785	16634	0.0366	0.0605

Sobre o cabo Xinfeng

Ao longo das últimas três décadas, a economia da China conheceu um crescimento tremendo e as infra-estruturas eram críticas para o desenvolvimento da indústria e do comércio. Da expansão das instalações de transporte, incluindo estradas, ferrovias, companhias aéreas e transporte marítimo, para a reconstrução de instalações residenciais em cidades, a transmissão de energia é muitas vezes o primeiro passo. Para atender a enorme demanda por fios elétricos e cabos de uma variedade de indústrias locais, em 1996, Xinfeng Cable foi estabelecido.

Desde o estabelecimento, o cabo Xinfeng desenvolveu-se e progrediu junto com toda a indústria do fio e do cabo. Foi introduzida nova tecnologia para alargar as gamas de cabos e fios, para acompanhar a procura crescente dos nossos clientes e para garantir que podemos trabalhar com novos mercados. Isto permite-nos fornecer produtos e serviços a uma vasta gama de indústrias, incluindo indústrias tradicionais, tais como imóveis, transportes, fábricas de produtos químicos, minas, petróleo, água, centrais eléctricas e indústrias emergentes, tais como novas energias, fotovoltaicas, armazenamento de energia.

Com base em configurações de linha eficientes que podem operar independentemente ou se tornar combinações para produtos complexos, o trabalho com cabos Xinfeng com uma rede de abastecimento confiável de matérias-primas, pacotes, equipamentos, ferramentas, transporte, para garantir o processo de fio e cabo com os melhores tempos de entrega, entregas e economias de escala possíveis, todos os quais passamos para os nossos clientes.

Para manter-se próximo com nossos clientes e mercado, o cabo de XinFeng ajusta quatro escritórios em cidades diferentes e um centro de distribuição. Isto faz uma resposta rápida e entregas rápidas. As operações do cabo de XinFeng são baseadas em China, com produtos e serviços para ser globalizado. Projetar e fabricar com padrões diferentes para diferentes países e indústrias, atender às necessidades diversificadas e fornecer valor aos nossos clientes. Com um funcionamento profissional e abrangente, o nosso serviço de exportação é eficiente e fiável, com a capacidade de entregar por mar, camião, ar e estrada a qualquer destino do mundo.

Suportamos o serviço OEM/ODM

A Xinfeng oferece serviços OEM (fabricante original de equipamentos) ou ODM aos nossos clientes. Isto significa que podemos conceber e fabricar
cabos personalizados de acordo com os requisitos e especificações específicos de nossos clientes.

Os nossos experientes engenheiros e técnicos trabalham em estreita colaboração com os nossos clientes para compreender as suas necessidades e aplicações únicas e desenvolver soluções de cabos personalizadas que cumpram os seus requisitos exatos. Utilizamos materiais de alta qualidade e técnicas de fabrico topo de gama para garantir que os nossos cabos OEM são fiáveis, duráveis e cumprem os mais elevados padrões da indústria.

Quer se trate de personalizar comprimentos, cores, condutores ou blindagem de cabos, podemos oferecer uma vasta gama de opções para satisfazer as necessidades dos nossos clientes. Os nossos serviços OEM estão disponíveis para uma variedade de indústrias, incluindo transmissão, construção, instrumentação e muito mais.

Nas nossas instalações, temos as capacidades para processar encomendas de volumes pequenos, médios e grandes e podemos proporcionar tempos de resposta rápidos para cumprir os prazos dos nossos clientes. Estamos empenhados em fornecer cabos OEM de alta qualidade que excedem as expectativas dos nossos clientes e proporcionam um desempenho duradouro.

Em geral, nossos serviços OEM fornecem aos clientes a flexibilidade, a confiabilidade e a qualidade de que precisam para ter sucesso em seus setores. Contacte-nos hoje para saber mais sobre as nossas capacidades OEM e como podemos ajudá-lo com as suas necessidades de cabos personalizados.

O cabo é embalado em tambor de madeira, tambor de madeira de aço, tambor de aço ou bobina.
