Linha de Transmissão de Energia Cabo Aéreo Agrupado

Instrução para o cabo do pacote de antena

Aplicação

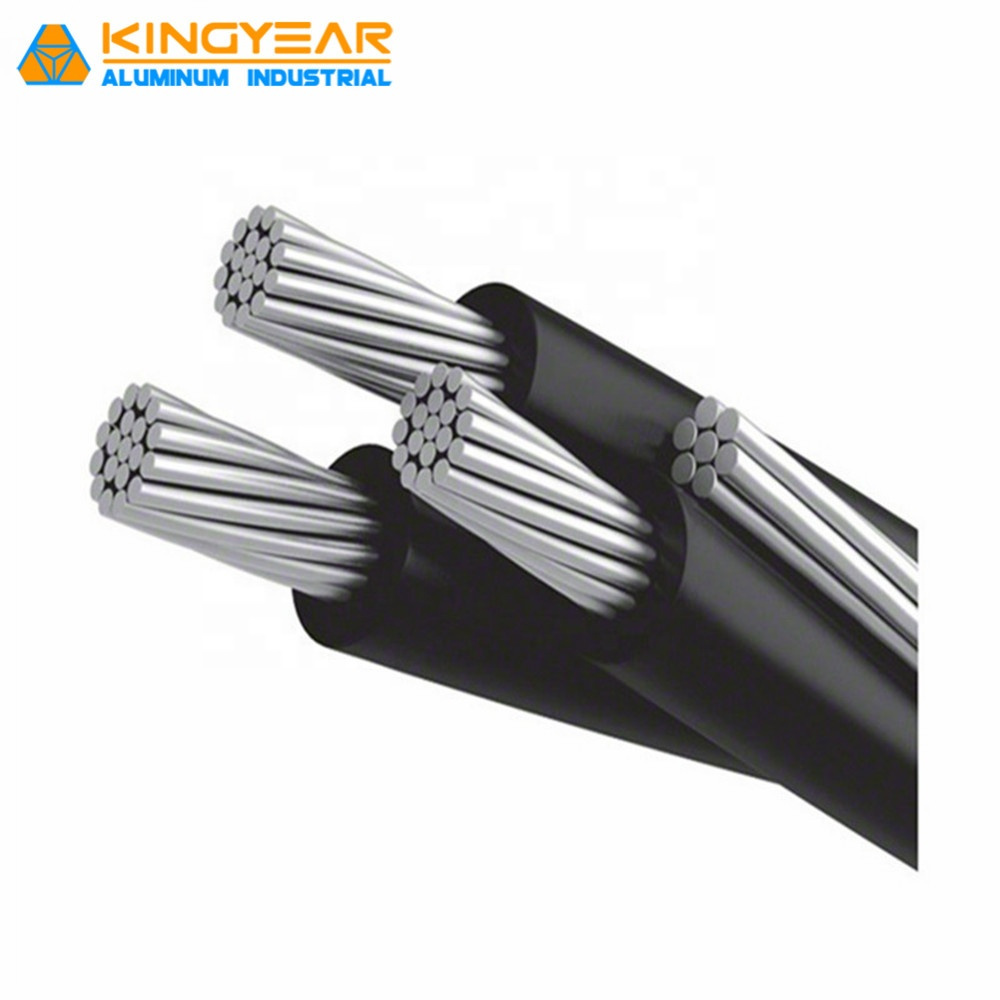

Cabo do pacote de antena

Pacote de antena de cabo é usado principalmente para as linhas de distribuição secundária superior.é um condutor eletricamente isolado com PVC ou PE isolamento e é tratada como o cabo da transmissão quando instalado.

Queda de serviço duplex
1,Aplicação
Pacote de antena de cabo é usado para fornecer o serviço de antena de 120 volts para serviços temporários em  estaleiros de construção , piscina ou iluminação de rua . Para serviço em 600 volts ou mais baixa para uma  temperatura do condutor de 75 grau máximo de

2,Construção
Vertente concêntrica ou comprimido 1350-H19 conductor , polietileno ou de  polietileno em isolamento , cabo do pacote de antena vertente concêntricos , AAC CAA , ou 6201 ligas de  neutro messenger

3, Padrões
ASTM B-230 e B-231 e B-232 e B-399
ICEA S-76-474

4,Nota
O objectivo do pacote de antena de tamanhos de cabo são CAA diâmetro 6/1 resistividade equivalente por  método ASTM B-399 para 6201Sobretudos temperatura do condutor de 75 grau, à temperatura ambiente de 40 graus, emissividade 0,9,  2ft/sec wind em sun
Embalagem: disponível em 500 metros das bobinas e nos comprimentos longos em bobinas
Os dados são aproximados e estão sujeitos a mormal tolerâncias de fabricação
Para determinar a ampacidade atual pelo tamanho do condutor, favor consultar o código eléctrico nacional,  última edição

Queda de serviço triplex
1,Aplicação
Pacote de antena de cabo é utilizado para fornecer energia a partir de linhas do utilitário para o consumidor weatherhead, para o serviço em 600 volts ou menos (fase-fase) em uma temperatura do condutor de 75 grau máximo para isolamento de polietileno ou 90 grau máximo para isolamento de isolação em

2,Construção
Vertente concêntrica ou comprimido 1350-H19 condutores de polietileno ou de polietileno em isolamento, pacote de antena concêntrico cabo strand AAC CAA ou 6210 ligas de neutro messenger

3, normas
ASTM B-230 e B-231 e B-232 e B-339
ICEA S-76-474

Quadruplex queda de serviço
1,Aplicação
Pacote de antena de cabo é utilizado para fornecer energia trifásica 3, geralmente a partir de um transformador polemounted, o chefe de serviço do usuário quando a conexão com o cabo de entrada de serviço é feito para ser usado em tensão igual ou inferior a 600 volts fase-fase e em temperaturas de condutores não exceder 75 grau para condutores isolados com polietileno ou 90 grau de polietileno(isolação em XLPE) condutores inulated

2,Construção
Condutores são concêntricamente encalhados, comprimido 1350-H19, painéis de alumínio com polietileno ou de polietileno em neutro , mensageiros são concêntricamente encalhados 6201, AAC ou CAA, um condutor é fabricado com uma saliência para a fase Identificação extrudido

3,Especificações
Serviço Quadruplex gota de pacote de antena de cabo atende ou excede os seguintes ASTM

Especificações:
B-230 , fios de alumínio 1350-H19 para fins elétricos
B-231, condutores de alumínio entrançado de layout de anéis de cobertura concêntricos
B-232 condutores de alumínio, de forma concêntrica-layout , ociosos de aço revestido (CAA)
B-399-concêntrica revestimento leigos, 6201-T81 o alumínio
Cabo de serviço atende ou excede os requisitos aplicáveis do ICEA S-79-474
