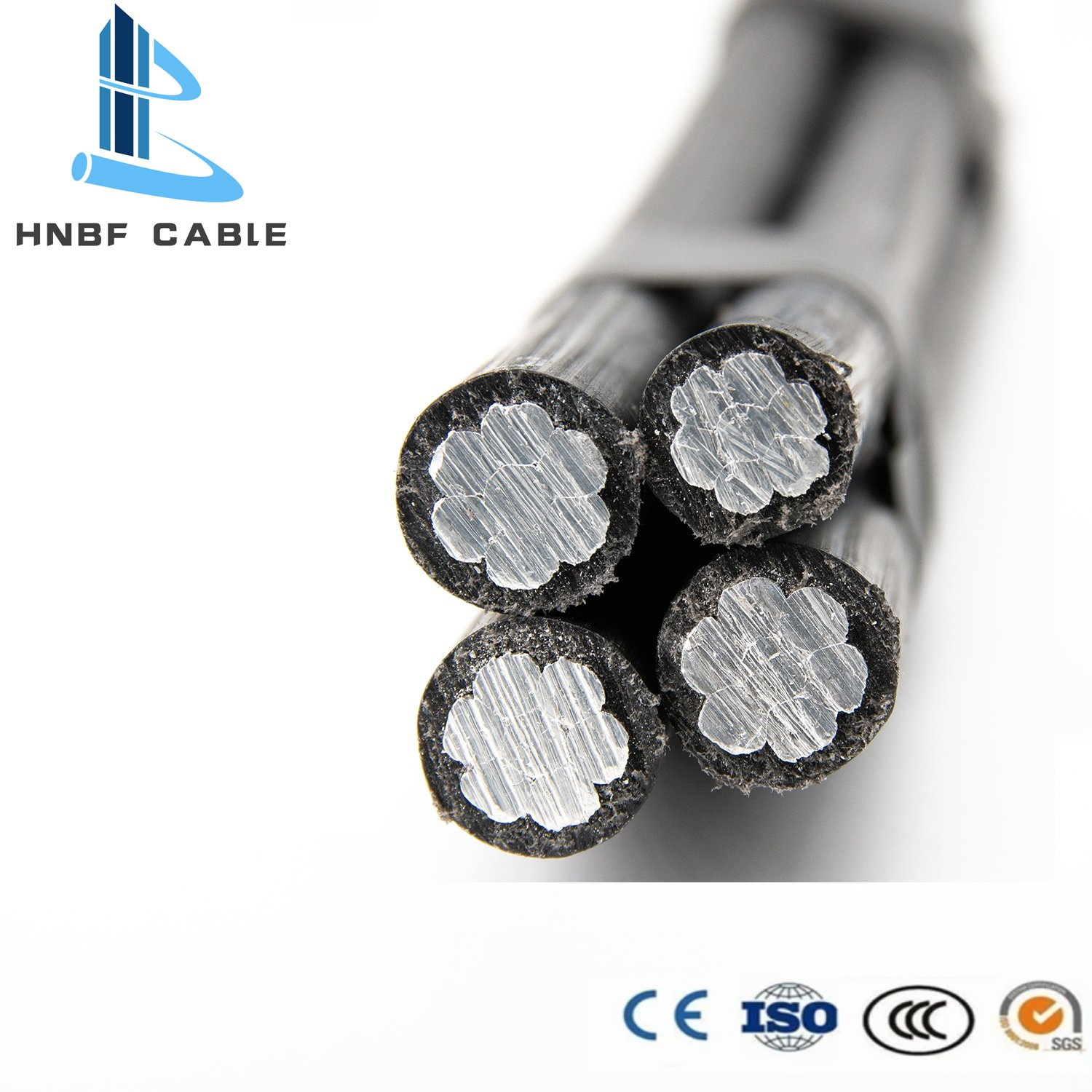

Cabo ABC de Alumínio de Baixa e Média Tensão Duplex Triplex Quadruplex

Cabo ABC de Alumínio de Baixa e Média Tensão Duplex Triplex Quadruplex image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

ABC Cable/jklv

Atual

Cabo AC

Material de isolamento

XLPE

Bainha de materiais

sem bainha

Forma Material

Fio Redondo

Fio de material do núcleo

alumínio

Certificação

ISO, CCC, CE, RoHS, VDE, ul

Modelo

cabo abc

Marca

cabo guowang

oem

suporte

condutor

alumínio

responder

dentro de 8 horas

utilize

agrupamento de despesas gerais

Pacote de Transporte

palete de comércio externo

Especificação

de acordo com os requisitos do cliente

Marca Registrada

cabo guowang

Origem

Kaifeng

Código HS

7614100000

Capacidade de Produção

500000metro/semana

Product Description

Cabo ABC a ser usado em chalés de 600V fase-fase ou menos e em temperaturas do condutor não devem exceder 75ºC para condutores isolados com polietileno ou 90ºC para condutores isolados com polietileno reticulado (XLPE). O condutor isolado montado deve ser adequado para utilização num sistema com uma tensão de funcionamento normal não superior a 600/1000V. Os núcleos de um condutor de antena agrupado devem ser dispostos com um dispositivo de instalação à esquerda. O comprimento do dispositivo de disposição deve ser 55-75 vezes o diâmetro de um condutor de fase.

PARÂMETROS TÉCNICOS:

(1) Auto-apoio

Fase	Fase		Fase			Diâmetro total aprox.	Máx. Resistência DC do Conductor em 20ºC
O QUE É QUE O SEU SISTEMA DE ÁUDIO É UM DOS MAIS DA EUROPA	Condutor compacto		Isolamento UV-XLPE
N.o X Secção transversal dos núcleos	N.o de fios Al	Diâmetro total	Espessura normal	Mín.	Diâmetro
No X mm2	–	mm	mm	mm	mm	mm	ohm/km
1 X 10	7	4.05	1	0.8	6.05	6.05	3.08
1 X 16	7	4.8	1.2	0.98	7.2	7.2	1.91
1 X 25	7	6	1.2	0.98	8.4	8.4	1.2
1 X 35	7	7	1.4	1.16	9.8	9.8	0.868
1 X 50	7	8.3	1.4	1.16	11.1	11.1	0.641
1 X 70	19	9.8	1.4	1.16	12.6	12.6	0.443
1 X 95	19	11.6	1.6	1.34	14.8	14.8	0.32
1 X 120	19	13	1.6	1.34	16.2	16.2	0.253
1 X 150	19	14.6	1.8	1.52	18.2	18.2	0.206
1 X 185	36	16.2	2	1.7	20.2	20.2	0.164
1 X 240	36	18.4	2.2	1.88	22.8	22.8	0.125
2 X 10	7	4.05	1	0.8	6.05	12.1	3.08
2 X 16	7	4.8	1.2	0.98	7.2	14.4	1.91
2 X 25	7	6	1.2	0.98	8.4	16.8	1.2
2 X 35	7	7	1.4	1.16	9.8	19.6	0.868
2 X 50	7	8.3	1.4	1.16	11.1	22.2	0.641
2 X 70	19	9.8	1.4	1.16	12.6	25.2	0.443
2 X 95	19	11.6	1.6	1.34	14.8	29.6	0.32
2 X 120	19	13	1.6	1.34	16.2	32.4	0.253
2 X 150	19	14.6	1.8	1.52	18.2	36.4	0.206
2 X 185	36	16.2	2	1.7	20.2	40.4	0.164
2 X 240	36	18.4	2.2	1.88	22.8	45.6	0.125
3 X 10	7	4.05	1	0.8	6.05	13.07	3.08
3 X 16	7	4.8	1.2	0.98	7.2	15.55	1.91
3 X 25	7	6	1.2	0.98	8.4	18.14	1.2
3 X 35	7	7	1.4	1.16	9.8	21.17	0.868
3 X 50	7	8.3	1.4	1.16	11.1	23.98	0.641
3 X 70	19	9.8	1.4	1.16	12.6	27.22	0.443
3 X 95	19	11.6	1.6	1.34	14.8	31.97	0.32
3 X 120	19	13	1.6	1.34	16.2	34.99	0.253
3 X 150	19	14.6	1.8	1.52	18.2	39.31	0.206
3 X 185	36	16.2	2	1.7	20.2	43.63	0.164
3 X 240	36	18.4	2.2	1.88	22.8	49.25	0.125
4 X 10	7	4.05	1	0.8	6.05	14.64	3.08
4 X 16	7	4.8	1.2	0.98	7.2	17.42	1.91
4 X 25	7	6	1.2	0.98	8.4	20.33	1.2
4 X 35	7	7	1.4	1.16	9.8	23.72	0.868
4 X 50	7	8.3	1.4	1.16	11.1	26.86	0.641
4 X 70	19	9.8	1.4	1.16	12.6	30.49	0.443
4 X 95	19	11.6	1.6	1.34	14.8	35.82	0.32
4 X 120	19	13	1.6	1.34	16.2	39.2	0.253
4 X 150	19	14.6	1.8	1.52	18.2	44.04	0.206
4 X 185	36	16.2	2	1.7	20.2	48.88	0.164
4 X 240	36	18.4	2.2	1.88	22.8	55.18	0.125

(2) fase e ponto-morto

Fase	Neutro	Fase				Neutro	Diâmetro total aprox.	Máx. Resistência DC do Conductor em 20ºC
O QUE É QUE O SEU SISTEMA DE ÁUDIO É UM DOS MAIS DA EUROPA	AAAC	Condutor compacto		Isolamento UV-XLPE		Condutor
								Fase	Neutro
N.o X Secção transversal dos núcleos	N º X N. Secção transversal dos núcleos	N.o do fio Al	Diâm. Total	N.o espessura	Mín.	N.o/dia. Do fio da liga Al
No X mm2	No X mm2	–	mm	mm	Mín.	N.o/mm	mm	ohm/km	ohm/km
1 X 16	1 X 16	7	4.8	1.2	0.98	7/1.70	12.3	1.91	2.217
1 X 25	1 X 25	7	6	1.2	0.98	7/2.10	14.7	1.2	1.393
1 X 35	1 X 35	7	7	1.4	1.16	7/2.50	17.3	0.868	1.007
1 X 50	1 X 50	7	8.3	1.4	1.16	7/3.00	20.1	0.641	0.744
1 X 70	1 X 70	19	9.8	1.4	1.16	7/3.50	23.1	0.443	0.514
1 X 95	1 X 95	19	11.6	1.6	1.34	19/2.50	27.3	0.32	0.371
1 X 120	1 X 120	19	13	1.6	1.34	19/2.80	30.2	0.253	0.294
1 X 150	1 X 150	19	14.6	1.8	1.52	37/2.25	33.95	0.206	0.239
1 X 185	1 X 185	36	16.2	2	1.7	37/2.50	37.7	0.164	0.19
1 X 240	1 X 240	36	18.4	2.2	1.88	61/2.25	43.05	0.125	0.145
2 X 16	1 X 16	7	4.8	1.2	0.98	7/1.70	14.04	1.91	2.217
2 X 25	1 X 25	7	6	1.2	0.98	7/2.10	16.63	1.2	1.393
2 X 35	1 X 35	7	7	1.4	1.16	7/2.50	19.51	0.868	1.007
2 X 50	1 X 50	7	8.3	1.4	1.16	7/3.00	22.46	0.641	0.744
2 X 70	1 X 70	19	9.8	1.4	1.16	7/3.50	25.7	0.443	0.514
2 X 95	1 X 95	19	11.6	1.6	1.34	19/2.50	30.31	0.32	0.371
2 X 120	1 X 120	19	13	1.6	1.34	19/2.80	33.41	0.253	0.294
2 X 150	1 X 150	19	14.6	1.8	1.52	37/2.25	37.55	0.206	0.239
2 X 185	1 X 185	36	16.2	2	1.7	37/2.50	41.69	0.164	0.19
2 X 240	1 X 240	36	18.4	2.2	1.88	61/2.25	47.41	0.125	0.145
3 X 16	1 X 16	7	4.8	1.2	0.98	7/1.70	16.15	1.91	2.217
3 X 25	1 X 25	7	6	1.2	0.98	7/2.10	19.06	1.2	1.393
3 X 35	1 X 35	7	7	1.4	1.16	7/2.50	22.32	0.868	1.007
3 X 50	1 X 50	7	8.3	1.4	1.16	7/3.00	25.59	0.641	0.744
3 X 70	1 X 70	19	9.8	1.4	1.16	7/3.50	29.22	0.443	0.514
3 X 95	1 X 95	19	11.6	1.6	1.34	19/2.50	34.42	0.32	0.371
3 X 120	1 X 120	19	13	1.6	1.34	19/2.80	37.87	0.253	0.294
3 X 150	1 X 150	19	14.6	1.8	1.52	37/2.25	42.56	0.206	0.239
3 X 185	1 X 185	36	16.2	2	1.7	37/2.50	47.25	0.164	0.19
3 X 240	1 X 240	36	18.4	2.2	1.88	61/2.25	53.63	0.125	0.145

(3) ligação de fase e ponto-morto e serviço

Fase	Neutro	Ligação de serviço	Fase			Neutro		Ligação de serviço			Diâmetro total aproximado do cabo incluído
O QUE É QUE O SEU SISTEMA DE ÁUDIO É UM DOS MAIS DA EUROPA	AAAC E UV-XLPE	O QUE É QUE O SEU SISTEMA DE ÁUDIO É UM DOS MAIS DA EUROPA	Condutor		UV-XLPE	Condutor	UV-XLPE	Condutor compacto		UV-XLPE	–
Secção transversal normal no X dos núcleos	Secção transversal normal no X dos núcleos	Secção transversal normal no X dos núcleos	N.o de Al. Fio	Diâm. Total	Espessura normal	No/dia de Al. Fio	Espessura normal	N.o de Al. Fio	Diâm. Total	Espessura normal	–
No X mm2	No X mm2	No X mm2	–	mm	mm	mm	mm	N.o/mm	mm	mm	mm
3 X 16	1 X 50	1 X 16	7	4.8	1.2	7/3.0	1.4	7	4.8	1.2	26.2
3 X 25	1 X 50	1 X 16	7	6	1.2	7/3.0	1.4	7	4.8	1.2	28.6
3 X 35	1 X 50	1 X 16	7	7	1.4	7/3.0	1.4	7	4.8	1.2	31.4
3 X 50	1 X 50	1 X 16	7	8.3	1.4	7/3.0	1.4	7	4.8	1.2	34
3 X 70	1 X 50	1 X 16	19	9.8	1.4	7/3.0	1.4	7	4.8	1.2	37
3 X 95	1 X 50	1 X 16	19	11.6	1.6	7/3.0	1.4	7	4.8	1.2	41.4
3 X 120	1 X 50	1 X 16	19	13	1.6	7/3.0	1.4	7	4.8	1.2	44.2
3 X 16	1 X 50	2 X 16	7	4.8	1.2	7/3.0	1.4	7	4.8	1.2	26.2
3 X 25	1 X 50	2 X 16	7	6	1.2	7/3.0	1.4	7	4.8	1.2	28.6
3 X 35	1 X 50	2 X 16	7	7	1.4	7/3.0	1.4	7	4.8	1.2	31.4
3 X 50	1 X 50	2 X 16	7	8.3	1.4	7/3.0	1.4	7	4.8	1.2	34
3 X 70	1 X 50	2 X 16	19	9.8	1.4	7/3.0	1.4	7	4.8	1.2	37
3 X 95	1 X 50	2 X 16	19	11.6	1.6	7/3.0	1.4	7	4.8	1.2	41.4
3 X 120	1 X 50	2 X 16	19	13	1.6	7/3.0	1.4	7	4.8	1.2
