Cabo de Potência XLPE de Alta Eficiência CSA de Fornecedor da China

Cabo de alimentação de alta eficiência energética XLPE CSA Fornecedor da China

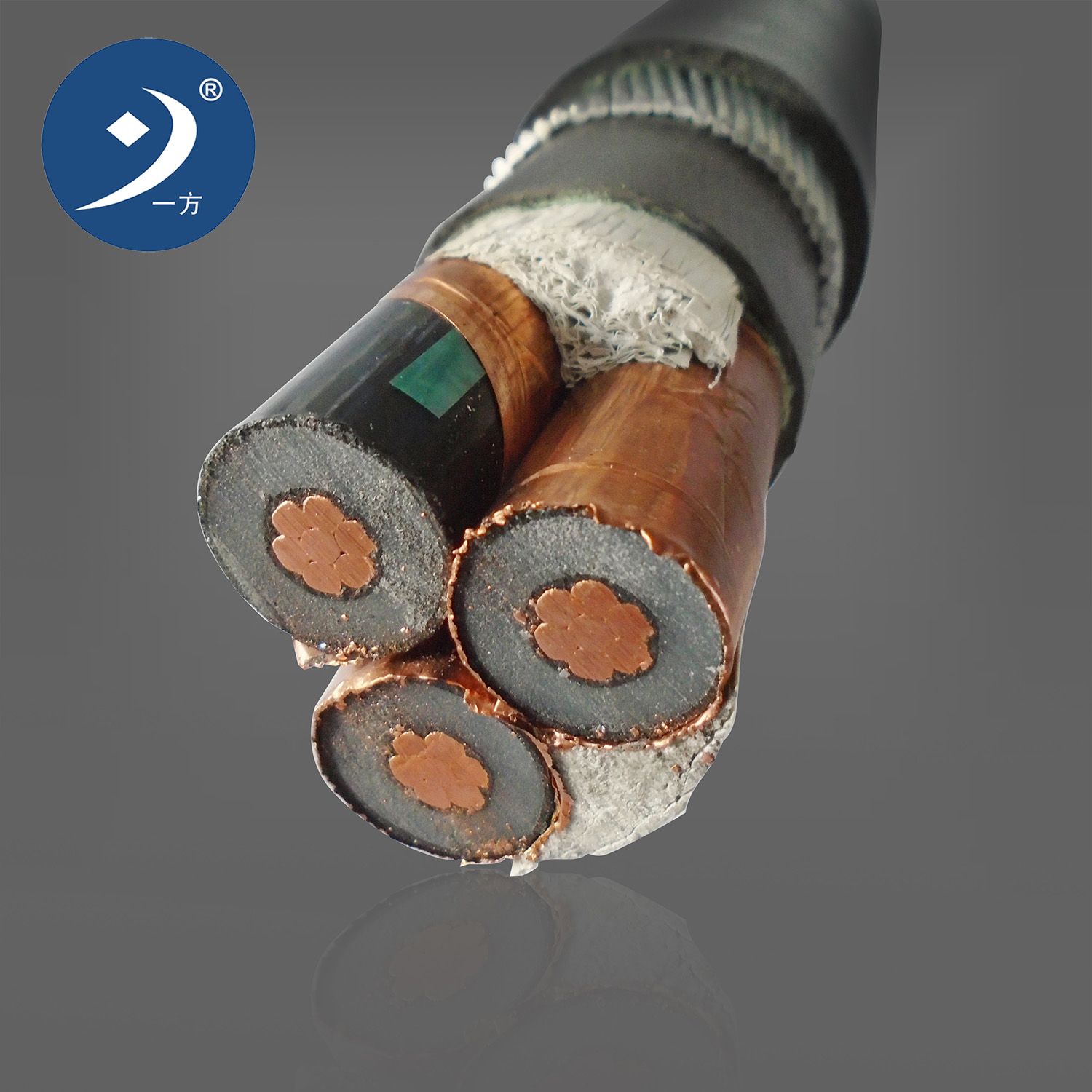

Al/Cu  Condutores    Isolados em XLPE      Blindados de aço com espessura fina/  PE  Com bainha de    Cabo de alimentação.

  Padrão executivo:

É    Fabrico  Sob  GB/T12706-2002  (a  Mesma norma    IEC60502).

Aplicação:

Ele  É  Usado  Para  Transmitir  E  Distribuir  Energia  No          Sistema de transmissão e distribuição de energia  De  35kV  Ou  Mais baixo.
É    Geralmente  Aplicado  A    Domínios  Incluindo  Energia e  Construção,   Minas,   Metalurgia,     Indústria petroquímica  E
A comunicação  Em    Substituição completa  Do      Papel imersos em óleo        E o cabo de alimentação isolada  Em    Substituição parcial  Do  PVC
      Cabo de alimentação isolada.

Usando  Recursos:

1.     Tensão nominal:   Uo/U:   26/35kV,   21/35kV  12/20  KV  (24  KV),   8.7/10kV,   8.7/15kV,   6/6kV,   6/10kV.

2.   N°  De  Core:   Single-core,   Três núcleos.

3.   A  Maior      Temperatura de operação permitido  Do  Condutor  Para    Trabalhar a longo prazo  É  90oC.   Em  Curto-circuito  (máx.     É de longo prazo  Não  Superior  A  5  Segundos).   A    Temperatura mais elevada  Para o  Conductor  Há    Mais  De  250.

4.   D. C.   Resistência  Do    Conductor está em  Conformidade  Com  As  Determinações  Do  GB/T3956-1997.

5.   A    Temperatura ambiente  Deve  Ser    Inferior  A  0  Quando  Os leigos.   Caso contrário  Deve    Ser  Aquecido.

6.   O  Cabo  Está  Previsto  Sem      Limite de queda horizontal.   A  Min.     Raio de curvatura  Do    Cabo de três núcleos      Não deve ser  Menor  Do que  12  Vezes o        Diâmetro externo do cabo.

7.         Teste da Tensão de frequência de trabalho: .

Para  Cabos  Com a  UO  De  3.6kV  Ou  Inferior:   2.5Uo+2kV/5min  Sem  Furo.
Para  Cabos  Com a  UO  De  3.6Kv~18kV:   3.5Uo/5min  Sem  Furo.
Para  Cabos  Com a  UO  De  21kV  E  26  KV:   2.5Uo/30min  Sem  Furo.

8.       Teste de Descarga Parcial:   O    Volume de descarga  Deve  Ser de  No  Máximo    10pC  Com  1, 73uo  Para  O  Cabo.

Esta  Série  Inclui:

Cobre  (alumínio)  Core      E  Multicondutores Isolados em XLPE,     Cabos de alimentação.

    Núcleo de cobre (alumínio)    , Isolados em XLPE,         Cabos de alimentação com bainha de PE.

  (Alumínio)  Núcleo de cobre    Isolados em XLPE,       Blindagem da fita de aço e        Cabos de alimentação com bainha de PVC.

    Núcleo de cobre (alumínio)    , Isolados em XLPE,       Blindagem da fita de aço e        Cabos de alimentação com bainha de PE.

    Núcleo de cobre (alumínio)    , Isolados em XLPE,       Blindagem da arame de aço,         Cabos de alimentação com bainha de PVC.

    Núcleo de cobre (alumínio)    , Isolados em XLPE,     Fio de aço  , Blindagem da  PE  Com bainha de    Cabos de alimentação
