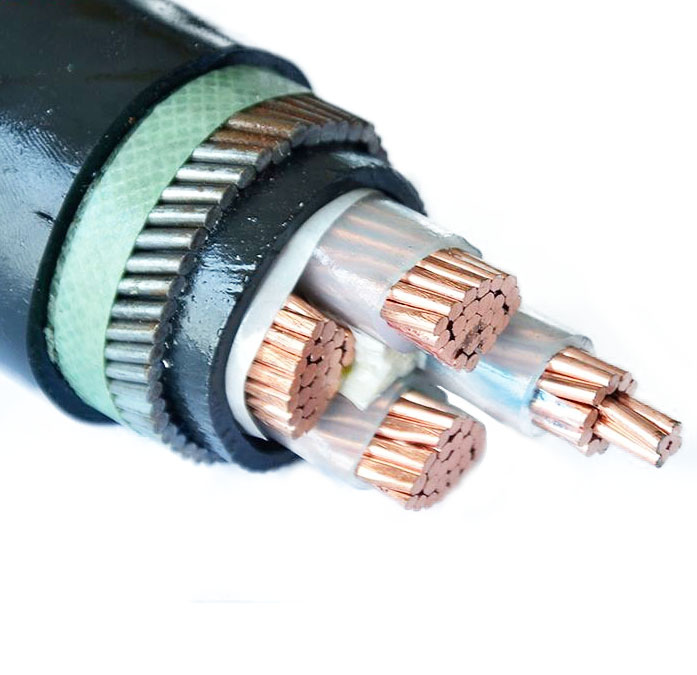

Cabo de Potência de Baixa Tensão com Isolamento de XLPE Resistente ao Fogo, Armado com Swa, Revestido de Nylon e com Camada de MDPE

Sistema
Este produto é adequado para transmitir energia elétrica em linhas de energia com CA de 50 Hz e tensão nominal de 0.6/1 kV (tensão máxima do sistema de 1,2 kV).
Ocasião
Colocação fixa em metalurgia, energia elétrica, construção e outras indústrias em interiores, canaletas de cabos, oleodutos, enterramento direto e outros locais que não precisam de suportar força mecânica externa.
Características do produto
As matérias-primas para a produção de produtos são amplamente fornecidas e baratas, sendo fáceis de processar e de fabricar.
O produto está isolado com polietileno reticulado. Em comparação com cabos isolados com PVC, tem um melhor desempenho de isolamento e suporta temperaturas de trabalho extremamente elevadas, até 90 graus.
O produto é blindado com fita de aço e pode suportar uma maior pressão mecânica.
Usando recursos
Tensão nominal
A tensão nominal é de 0.6/1kV e a tensão máxima do sistema de CA não deve exceder 1,2kV.
Temperatura de funcionamento
A temperatura máxima admissível de funcionamento a longo prazo do condutor do cabo é de 90 ° C; no caso de curto-circuito, a temperatura máxima do condutor do cabo não deve exceder 250 ° C e a duração não deve exceder 5 s.
temperatura ambiente
A temperatura ambiente mínima para o funcionamento do cabo é de – 15ºC C.
Temperatura de colocação
Ao instalar e colocar, a temperatura não deve ser inferior a 0ºC C.
raio de curvatura
O raio de curvatura dos cabos de núcleo único não deve ser inferior a 20 vezes o diâmetro externo do cabo e o raio de curvatura dos cabos de núcleo múltiplo não deve ser inferior a 15 vezes o diâmetro externo do cabo.
Identificação do produto
Núcleo do cabo
1. Identificação de cores quando os cabos multi-core estão marcados com cores diferentes, devem estar em conformidade com os seguintes regulamentos: Cabo de 2 núcleos: Vermelho, azul; cabo de 3 núcleos: Amarelo, verde, vermelho; Cabo de 4 núcleos: Amarelo, verde, vermelho, azul; cabo de 5 núcleos: Amarelo, verde, vermelho, azul, preto (ou determinado pela negociação entre o fornecedor e o comprador). As cores vermelho, amarelo e verde são utilizadas para o núcleo do fio principal. O azul é utilizado para o núcleo neutro. Para evitar confusões com outras cores, recomenda-se a utilização de azul claro.
2. Identificação digital quando os cabos multi-core utilizam a identificação digital, devem respeitar os seguintes regulamentos: Cabo de 2 núcleos: 0, 1; cabo de 3 núcleos: 1, 2, 3; cabo de 4 núcleos: 0, 1, 2, 3; cabo de 5 núcleos: 0,1, 2,3, 4. Os números 1, 2 e 3 são usados para o núcleo principal, e 0 é usado para o núcleo neutro. Num cabo de 5 núcleos, o número “4” refere-se ao condutor de finalidade específica (incluindo o condutor de ligação à terra). Quando os núcleos isolados estão marcados com números, o isolamento deve ser da mesma cor e organizado de acordo com os números. Os números devem ser impressos na superfície do núcleo isolado com algarismos arábicos. A cor dos números deve ser a mesma e ter um contraste óbvio com a cor do isolamento e a escrita deve ser clara; os sinais numéricos devem ser repetidos em intervalos iguais ao longo do núcleo isolado e dois conjuntos adjacentes de sinais numéricos devem ser invertidos um ao outro. Quando o logotipo consiste em um único número, um traço deve ser colocado abaixo do número. Se o logotipo for composto por dois números, ele deverá ser arranjado para cima e para baixo e um traço deverá ser colocado abaixo dos números subsequentes. o espaçamento entre dois conjuntos adjacentes de logotipos digitais é d. Não deve ser superior a 50 mm.
Bainha
A bainha exterior do cabo é normalmente preta, mas também pode ser em cores diferentes do preto, de acordo com o acordo do fabricante ou do comprador, para se adaptar ao seu ambiente de utilização. O cabo deve ter identificação contínua do nome do fabricante, do modelo do produto e da tensão nominal. A identificação do nome do fabricante pode ser uma identificação duplicada do fabricante ou da marca comercial. O logotipo impresso deve ser resistente a riscos e não cair, e o conteúdo impresso na superfície deve ser claramente legível. Nota: O logotipo na superfície da bainha também pode adicionar outros conteúdos do logotipo de acordo com os hábitos do utilizador ou do fabricante.
Entrega e tolerância
Comprimento de entrega
Os cabos com menos de 80 kg podem ser entregues em bobinas e o comprimento de entrega dos cabos de segmento curto não deve exceder 5% do comprimento total de entrega, ou os cabos de qualquer comprimento podem ser entregues de acordo com o acordo mútuo.
Entrega e tolerância
O erro de medição do comprimento de entrega é ± 0.5%
Instruções de encomenda
Ao encomendar, o modelo, a especificação, o comprimento, a data de entrega do cabo, o método de embalagem e outras informações necessárias devem ser correctamente marcados. Por exemplo:
Modelo: YJV
Especificação: 3 × 16
Comprimento: 1000 m.
Método de embalagem: Embalagem de tabuleiro de ferro
Data de entrega: Último dia válido
Modo de transporte: Transporte ferroviário, automóvel, transporte marítimo ou aéreo
Local de entrega: Armazém ou local do comprador ou entrega própria do comprador
Nota: O modo de transporte e o local de entrega devem ser especificados pelo comprador.
Aviso de instalação
Durante a instalação, a temperatura ambiente não deve ser inferior a 0 ° C. se a temperatura ambiente medida pelo termómetro for inferior a 0 ° C, pré-aqueça o cabo antes de se preparar para a instalação. O raio de curvatura durante a colocação do cabo deve ser rigorosamente controlado para evitar danos mecânicos dentro do cabo.
