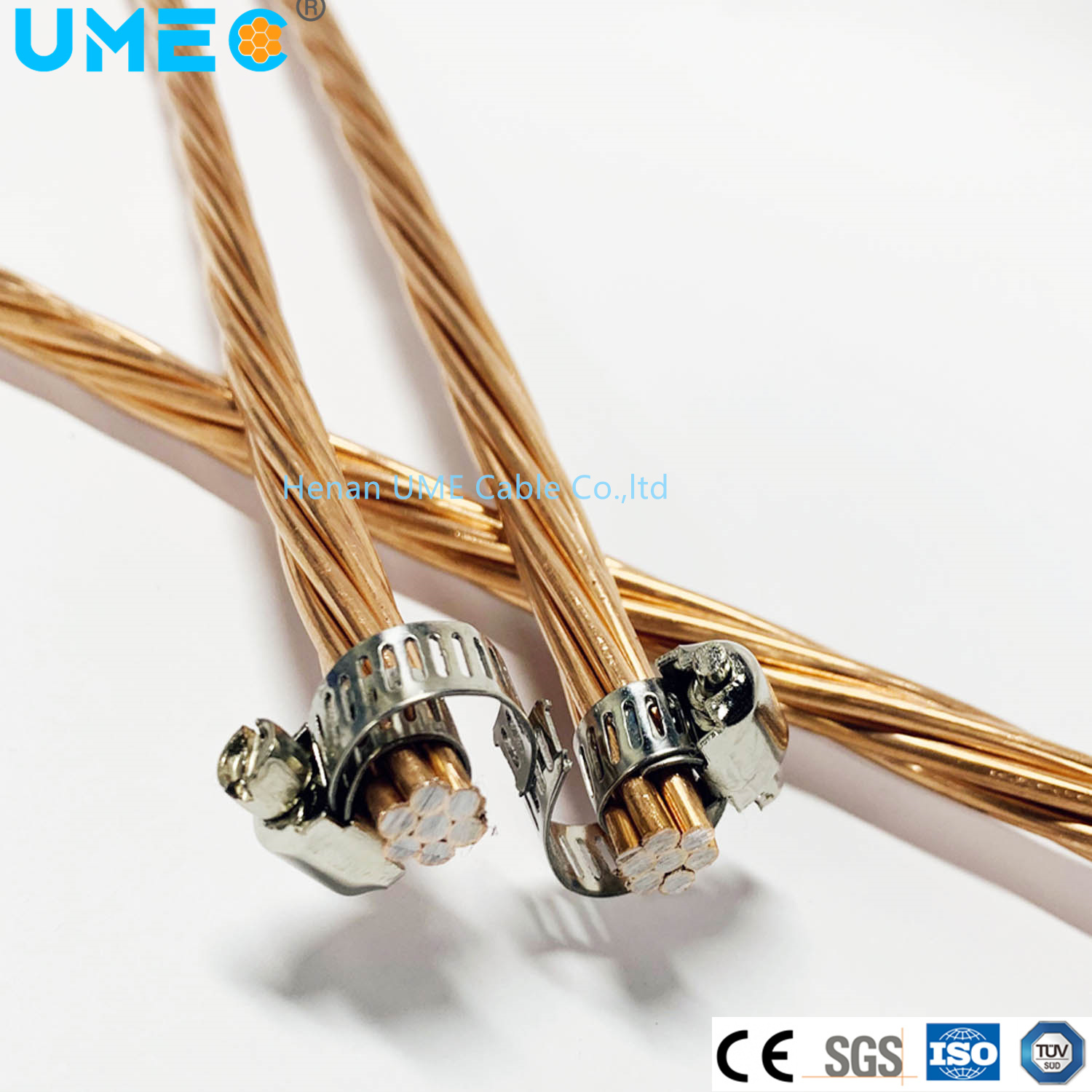

Fio de Condução de Aço Revestido de Cobre para Proteção contra Raios

Fio de Condução de Aço Revestido de Cobre para Proteção contra Raios image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

Copper Clad Steel Wire CCS

Material do condutor

Aço Revestido de Cobre

Bainha de materiais

nenhum

Material de isolamento

nenhum

Forma Material

Fio Redondo

Faixa de Aplicação

superior

Certificação

ISO9001, CE, tuv sgs

Marca

ume

inspeção de terceiros

aceite

amostra

livre

cor

cliente especificado

oem

aceite

Pacote de Transporte

tambor

Especificação

fio de aço revestido a cobre

Marca Registrada

ume

Origem

China

Código HS

7413000000

Capacidade de Produção

500 000 km por mês

Product Description

As soluções de balcão único para Fios & Cabos – CABO UME HENAN Co Ltd
Mais de 30 anos de experiência em fabricação de fios e cabos e exportação para mais de 50 países.

1. Os pedidos
O CCS é feito quase exclusivamente como fio, e os fios – como resultado da eficácia de aço revestidos de cobre – são encontrados em cabos de telefone, fios de aterramento e instalações de potência.

2. Construção
Arame de aço revestido de cobre a CAC combina a elevada resistência à tracção do aço como seu núcleo e a condutividade propriedades de cobre como sua camada exterior. O material do núcleo é geralmente baixo carbono e geralmente é usado como o fio terra ou o condutor interno de cabos coaxiais.

3. Standard
30% de condutividade
40% de condutividade

Tamanho (AWG)	Diâmetro (Polegadas)	Área (cir. mils)	Pés por Libra		Libras por 1000 FT		Ohms por 1000 FT a 20ºC		Tamanho (AWG)
			10% CCA	15% CCA	10% CCA	15% CCA	10% CCA	15% CCA
14	0.0641	4109	215	197	4.64	5.06	3.91	3.79	14
15	0.0571	3260	270	247	3.69	4.03	4.93	4,78	15
16	0.0508	2581	342	314	2.92	3.19	6.23	6.05	16
17	0.0453	2052	430	394	2.32	2.53	7,83	7.6	17
18	0.0403	1624	542	497	1.84	2.01	9.9	9.61	18
19	0.0359	1289	684	627	1.46	1.59	12.5	12.1	19
20	0,032	1024	862	791	1.16	1.26	15.7	15.2	20
21	0.0285	812.3	1087	997	0.92	1	19.8	19.2	21
22	0.0253	640.1	1378	1264	0.726	0,792	25.1	24.4	22
23	0.0226	510.8	1728	1585	0,58	0,632	31.5	30,5	23
24	0.0201	404	2184	2004	0.456	0,498	39,8	38.6	24
25	0.0179	320,4	2750	2524	0.363	0.396	50.2	48,7	25
26	0,0159	252.8	3498	3210	0.286	0,312	63,6	61,7	26
27	0,0142	201.6	4378	4018	0,228	0,249	79,7	77,3	27
28	0.0126	158.8	5554	5096	0.18	0.196	101	98,2	28
29	0.0113	127,7	6915	6346	0,145	0,158	126	122	29
30	0.01	100	8811	8085	0,113	0.124	161	156	30
31	0.0089	79.21	11134	10216	0.0896	0.0979	203	197	31
32	0.008	64	13777	12642	0.0726	0.0792	251	244	32
33	0.0071	50.41	17488	0.16048	0.0572	0.0624	319	310	33
34	0,0063	39.69	22214	20384	0,0449	0,049	405	390	34
35	0.0056	31.36	28035	25725	0,0355	0.0387	513	498	35
36	0.005	25	35244	32340	0,0283	0,0309	643	624	36
37	0,0045	20.25	43521	39935	0.0229	0.025	794	770	37
38	0,004	16	55002	50470	0.0181	0.0196	1000	975	38
39	0,0035	12.25	72090	66150	0,0139	0.0151	1310	1280	39
40	0.0031	9.61	91848	84280	0,0109	0,0119	1670	1620	40

Área de secção transversal ( mm2)	Diâmetro do fio único ( mm )	Alterações	Diâmetro exterior ( mm )	Peso de referência (kg/km )
16	1.7	7	5.1	130
25	2.12	7	6,36	200
35	2.52	7	7.5	280
50	3	7	9	410
70	3.5	7	10.6	590
95	2.52	19	12.6	780
120	2.8	19	14	980
150	3.15	19	15.8	1230
185	3.5	19	17.5	1520
240	4	19	20	1970
300	3.15	37	23.5	2460
400	3.7	37		3280

30% de condutividade

O Conductor		O tamanho do condutor AWG	Dia global.		Min. Cargas de ruptura		Peso		Área de secção transversal		I2t	Aprox. Em tempo curto Corrente de fusão em 30 ciclos (KA)	DC nominal Resistência a 68°F (Ω/KFT)
O Conductor			Dia global.		Min. Cargas de ruptura		Peso		Área de secção transversal		I2t
O fio nº	AWG		Polegada	Mm	Lbf	KN	Lbs/kft	Kg/km	Cmil	Mm2	KA2s
1	2	N˚ 2	0,258	6.54	2276	10.10	184,1	274.04	66368	33.63	30.26	7,78	0.5209
1	4	N˚ 4	0,204	5.19	1431	6.40	115,8	172.34	41738	21.15	11.97	4.89	0.8283
1	6	N˚ 6	0.162	4.12	900	4.00	72,8	108.39	26250	13.30	4.73	3.08	1.3169
3	4	3 n˚ 4	0,440	11.18	4079	18.10	350.2	521.17	125215	63.45	107.73	14,68	0.2761
3	5	3 n˚ 5	0.392	9.96	3234	14.40	277.6	413.15	99263	50.30	67.70	11.64	0.3483
3	6	3 n˚ 6	0,349	8.87	2565	11.40	220.2	327.70	78732	39,89	42.59	9.23	0.4391
3	7	3 n˚ 7	0,311	7,90	2035	9.10	174.7	260,00	62467	31,65	26.81	7.32	0.5534
3	8	3 n˚ 8	0,277	7.03	1614	7.20	138,5	206.18	49537	25.10	16.86	5.81	0.6979
3	9	3 n˚ 9	0,247	6.26	1279	5.70	109,8	163.42	39262	19.89	10,59	4.60	0.8805
3	10	3 N° 10	0,220	5.58	1015	4.50	87.1	129.66	31151	15.78	6.67	3.65	1.1098
3	12	3 N° 12	0,174	4.42	638	2.80	54,8	81.52	19586	9,92	2.64	2.30	1.7650
7	4	7 n˚ 4	0.613	15.57	9017	40.10	818.8	1218.48	292169	148.04	586.53	34.25	0.1183
7	5	7 n˚ 5	0.546	13.86	7148	31.80	649.1	965.93	231613	117.36	368.59	27,15	0.1493
7	6	7 n˚ 6	0.486	12.34	5670	25,20	514.8	766.15	183708	93.09	231.89	21,54	0.1882
7	7	7 n˚ 7	0.433	11,00	4498	20.00	408.5	607.87	145757	73.86	145.98	17.09	0.2372
7	8	7 n˚ 8	0.386	9.79	3567	15,90	323.9	482.04	115586	58.57	91.80	13.55	0.2991
7	9	7 n˚ 9	0,343	8,72	2827	12,60	256.7	382.06	91612	46.42	Foi 57,67 anos	10,74	0.3774
7	10	7 N° 10	0,306	7,76	2243	10.00	203.7	303.13	72685	36.83	36.30	8.52	0.4756
19	5	19 n˚ 5	0,910	23.10	19402	86.30	1768.7	2632.20	628665	318.55	2715.55	73.70	0.0550
19	6	19 n˚ 6	0,810	20.57	15389	68.50	1402.9	2087.77	498636	252.66	1708.39	58.45	0.0693
19	7	19 n˚ 7	0.722	18,33	12210	54.30	1113.1	1656.48	395627	200.47	1075.46	46.38	0.0874
19	8	19 n˚ 8	0,643	16.32	9682	43.10	882.7	1313.59	313733	158.97	676.30	36.78	0.1102
19	9	19 n˚ 9	0,572 (	14.53	7674	34.10	699.6	1041.13	248660	126,00 a	424.85	29.15	0.1390

40% de condutividade

O Conductor		O tamanho do condutor AWG	Dia global.		Min. Cargas de ruptura		Peso		Área de secção transversal		I2t	Aprox. Corrente de fusão de curta duração em 30 ciclos (kA)	DC nominal Resistência a 68°F (Ω/KFT)
O fio nº	AWG	O tamanho do condutor AWG	Polegada	Mm	Lbf	KN	Lbs/kft	Kg/km	Cmil	Mm2	KA2s	Aprox. Corrente de fusão de curta duração em 30 ciclos (kA)	DC nominal Resistência a 68°F (Ω/KFT)
1	2	N˚ 2	0,258	6.54	2023	9.0	186.1	276.94	66368	33.63	40.29	8,98	0.3907
1	4	N˚ 4	0,204	5.19	1272	5.7	117.0	174.16	41738	21.15	15,94	5.65	0.6212
1	6	N˚ 6	0.162	4.12	800	3.6	73,6	109.54	26250	13.3	6.30	3.55	0.9877
3	4	3 n˚ 4	0.44	11.18	3626	16.1	353.9	526.67	125215	63.45	143.43	16,94	0.2087
3	5	3 n˚ 5	0.392	9.96	2874	12.8	280.5	417.51	99263	50,3	90.13	13.43	0.2633
3	6	3 n˚ 6	0,349	8.87	2280	10.1	222.5	331.16	78732	39,89	56.70	10,65	0.3319
3	7	3 n˚ 7	0,311	7,90	1809	8.0	176.6	262.75	62467	31,65	35.70	8.45	0.4184
3	8	3 n˚ 8	0,277	7.03	1434	6.4	140,0	208.36	49537	25.1	22,45	6.70	0.5276
3	9	3 n˚ 9	0,247	6.26	1137	5.1	111.0	165.14	39262	19.89	14.10	5.31	0.6657
3	10	3 N° 10	0,22	5.58	902	4.0	88,0	131.02	31151	15.78	8,88	4.21	0.8390
3	12	3 N° 12	0,174	4.42	567	2.5	55,4	82.38	19586	9,92	3.51	2.65	1.3344
7	4	7 n˚ 4	0.613	15.57	8015	35,7	827,4	1231.34	292169	148.04	780.87	39,52	0.0896
7	5	7 n˚ 5	0.546	13.86	6354	28.3	655.9	976.13	231613	117.36	490.72	31.33	0.1131
7	6	7 n˚ 6	0.486	12.34	5040	22.4	520.2	774.23	183708	93.09	308.72	24,85	0.1425
7	7	7 n˚ 7	0.433	11,00	3998	17.8	412.8	614.29	145757	73.86	194.34	19,72	0.1797
7	8	7 n˚ 8	0.386	9.79	3171	14.1	327.3	487.13	115586	58.57	122.21	15,63	0.2266
7	9	7 n˚ 9	0,343	8,72	2513	11.2	259.4	386.09	91612	46.42	76.77	12.39	0.2858
7	10	7 N° 10	0,306	7,76	1994	8.9	205.8	306.33	72685	36.83	48,33	9,83	0.3603
19	5	19 n˚ 5	0,91	23.10	17246	76,7	1787.4	2659.98	628665	318.55	3615.33	85.03	0.0418
19	6	19 n˚ 6	0,81	20.57	13679	60,8	1417.7	2109.81	498636	252.66	2274.45	67.45	0.0527
19	7	19 n˚ 7	0.722	18,33	10853	48.3	1124.8	1673.96	395627	200.47	1431.80	53.51	0.0665
19	8	19 n˚ 8	0,643	16.32	8606	38,3	892.0	1327.45	313733	158.97	900.39	42,44	0.0838
19	9	19 n˚ 9	0,572 (	14.53	6821	30.3	707.0	1052.12	248660	126	565.62	33.63	0.1057
19	–		0.528	13,40	5801	25.8	601.2	894.78	211475	107.16	409.10	28.60	0.1243
19	10	19 N° 10	0.51	12.94	5412	24.1	560.9	834.76	197289	99,97	356.05	26.69	0.1333
7	–	2/0	0,414	10.51	3652	16.2	377.0	561.01	133115	67.45	162.09	18.01	0.1967

Cabo UME HENAN Co Ltd tem um rigoroso controle de qualidade política em cada etapa da ordem de serviço pós-venda!

Produção:

Inspecção e ensaio de matérias-primas
Teste do processo de produção
Controle de produtos não qualificados
Testes e exames regulares
Inspecção do produto acabado

Cabo UME completou várias certificações de produto de terceiros para garantir que nossos clientes que todos os fios e cabos comprados e instalados em seus projetos, ficará totalmente consistente e atender a todos os critérios da necessidade de produção e normas de desempenho também garantimos que (como fabricante) e os produtos fornecidos são válidos e monitorados continuamente por sistema de verificação de qualidade reconhecida mundialmente como listado abaixo: ISO9001 e ISO14001, a norma ISO 45001, marcação, SGS, TUV.

Cabo UME é uma das empresas líderes mundiais na produção e distribuição de cabos e fios na China. Como um fabricante, temos produtos de qualidade fornecido para mais de 50 países. A nossa missão é oferecer aos nossos clientes os melhores produtos de fios e cabos de qualidade ao preço mais competitivo, alargar e aumentar o sucesso dos negócios de nossos parceiros, para poder chegar onde ela é necessária para optimizar o funcionamento utility grades e em última instância, para alimentar o mundo. A nossa versão é para ser o mais centrado no cliente empresa de fios e cabos com nossa tecnologia sólida, entusiasta, serviços e produtos robustos.

Cabo UME foi fundada em 1994, localizado em Zhengzhou Gongyi Huiguo Town, e ocupa uma área total de mais de 200.000 metros quadrados, com uma área de 20.000 metros quadrados. A capital real activos são mais de 6 milhões de dólares, com um total de 230 membros do pessoal, das quais 35 são profissionais e especialistas técnicos. A terra de nossa fábrica e números de funcionários pode não ser a primeira escala da indústria, mas as nossas instalações automáticas altamente elite e os funcionários são os melhores do setor garantem uma elevada taxa de produtividade alcançados pelo custo rigoroso controle de qualidade e é por isso que poderíamos citar uma melhor qualidade com o preço mais competitivo no mercado.

Q1: você é um fabricante?
Sim, somos o fabricante.

P2: Quais são os seus principais produtos?
A nossa gama de produtos da seguinte maneira:
1. Fio elétrico/PVC os fios do prédio.
2. O PVC/cabos elétricos Isolados em XLPE até 110 KV.
3. Antena de teto Cabo Pacote/ABC cabos.
4. Condutores nus, como AAC, Cal, CAA, ACAR, ASCR/AW, e assim por diante.
5. O fio de aço/strand-like EHS, a GSW e ACS.de aço revestido de alumínio), CCS.de aço revestido de cobre).
6. Cabos de borracha, cabos de Mineração, Cabo de soldadura e os cabos de controle.
7. Cabos concêntrica com o cobre/alumínio de liga de alumínio/8000s’ Conductor.

Q3: você fornecer amostras? Ele é gratuito ou extra?
Sim, podemos oferecer as amostras grátis

Q4: é a qualidade dos seus produtos garantida?
Passámos a norma ISO9001 e ISO14001, a norma ISO 45001, e todos os nossos produtos têm certificados CE.

Q5: Que mercados você envolvem principalmente no?
Os nossos produtos foram exportados principalmente para a África, o Médio Oriente, no Sudeste Asiático e América do Sul, América Central, América do Norte, Europa, Austrália, etc

Q6: Qual é o seu prazo de pagamento?
T/T ou L/C

Q7: E quanto ao tempo de entrega?
Geralmente, é 3-7dias se as mercadorias em armazém. Ou é 7-30dias se as mercadorias não se encontram em stock, está de acordo com a quantidade.
