AAAC para Cabo de Alta Tensão

Cal para cabo de alta tensão

Alumínio termorresistente caa

1. Norma de segurança com alta qualidade e certificado

2. Tempo de entrega rápida

3. Directamente de fábrica

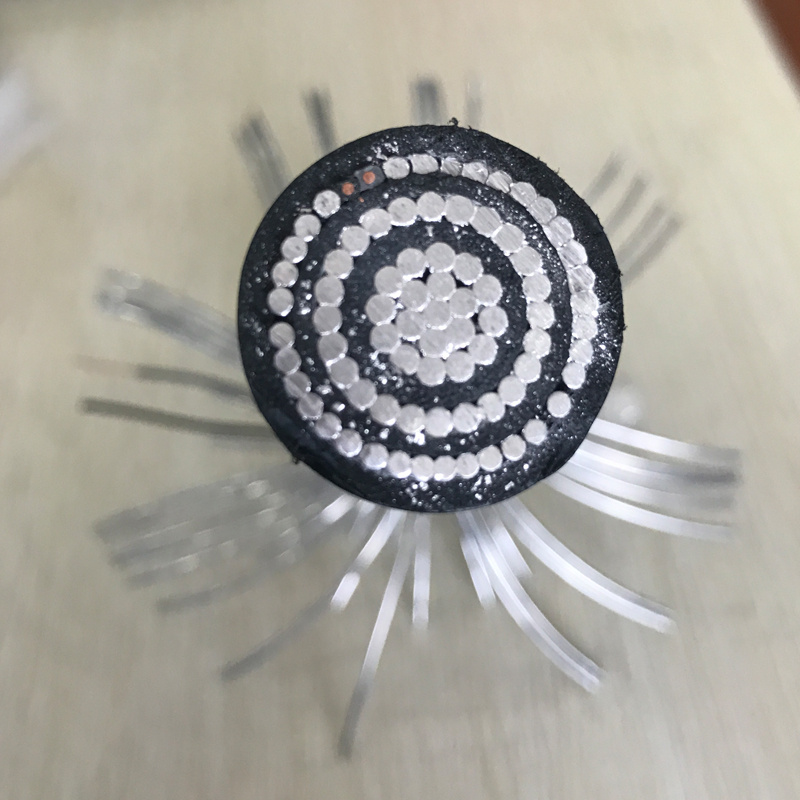

Caa  Grosbeak condutores



Nome de código: Grosbeak

Nenhum fio/diâmetro do fio de Al: 26/3.97mm.

Nenhum fio/diâmetro do fio de aço: 7/3.09mm.

  Diâm. Geral: 25.15mm.

Massa linear: 1302kg/Km.

A carga de ruptura nominal: 111.8kN.

Max. C. C. Resistência a 20 °C: 0.08989 ohm/Km.



1. Os pedidos

Caa condutores têm sido amplamente utilizados em linhas de transmissão de energia elétrica com diferentes níveis de voltagem, porque têm características tão boas como estrutura simples, instalação e manutenção conveniente, grande capacidade de transmissão de baixo custo. E eles também são adequados para que nos vales dos rios e dos locais onde existem características geográficas especiais.

2. Desempenho de serviço

2.1. O longo tempo de temperatura de operação para o condutor da antena é de 70oC.

2.2. De acordo com a circunstância de que está ocorrendo clima raras e baixa taxa de cobertura de gelo na área de gelo pesados, o maior estresse de cabo no ponto mais baixo da SAG não deve exceder 60% do curto tempo de poder destrutivo.

2.3. Quando os condutores de ligação, conductor ao lado do tubo de ligação podem ser destacados. Caso contrário, a força sobre os condutores de funcionamento será desequilibrado. Depois de conectores são instalar, o tubo de ligação deve ser pintada com verniz à prova de umidade para o proteger contra corrosão.

2.4. Sob installaion, arco downing estresse de todos os condutores devem ter o mesmo. Com na distância permitida de travessia de edifícios ou caindo ao chão, o estresse pode ser 10-15% maior que o estresse normal.

3. Desempenho do produto

3.1. O desempenho elétrico de CAA está indicada em DCΩ/km (20oC). A resistividade superficial do disco do fio de alumínio para fios torcidos não é maior que 28.264 nΩ. M do valor de padrão internacional.

3.2. O ponto alto de tensão nominal do CAA é indicado com a soma de todos os aços conductorstensile alumínio força e resistência à tracção.

      A. A tensão de rotura de todos os condutores de alumínio é identificado com o resultado de todas as secções de condutores de alumínio multiplicado por min. De rotura de igual tamanho especificado no padrão de fios de alumínio.

      B. A tensão de rotura de todos os cabos de aço é identificado com o resultado de todas as secções de fios de aço multiplicado pelo estresse no alongamento de 1% do correspondente tamanho especificado na norma para cabos de aço.

4. Norma de Material

4.1. Os condutores de alumínio rígido utilizado para o CAA está em conformidade com a norma GB/T 1179-2008(equivalente à norma IEC 61089).

4.2. O arame de aço revestido de zinco utilizado para o CAA está em conformidade com IEC 61089.

4.3. De produção podem ser organizados de acordo com requisitos dos clientes para o padrão de materiais, ETC
