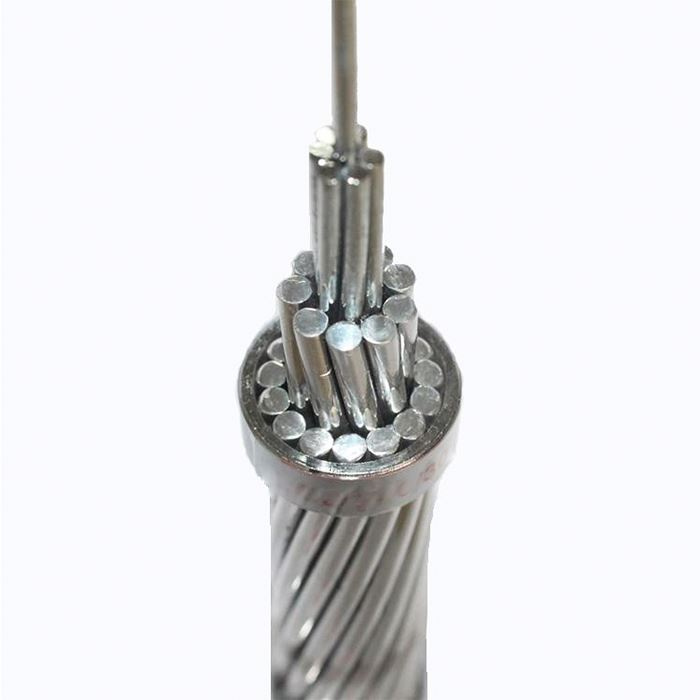

50mm2 70mm2 95mm2 Condutor de Alumínio Nu ACSR Aéreo para Linha de Transmissão

50mm2 70mm2 95mm2 Condutor de Alumínio Nu ACSR Aéreo para Linha de Transmissão image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

Bare Conductor

Aplicação

Aéreo

Material do condutor

Alumínio

Bainha de materiais

Reticulação

Material de isolamento

XLPE

Forma Material

Fio Redondo

Faixa de Aplicação

transmissão de potência superior

Certificação

ISO9001, CE, CCC

Marca

yifang

Pacote de Transporte

tambor de madeira

Especificação

personalizável

Marca Registrada

yifang

Origem

China

Capacidade de Produção

500 km/mês

Product Description

Levavam Condutores

1. Introdução

Condutores nus é um condutor eléctrico sem revestimento ou de isolamento elétrico. Alguns tipos de condutores nus incluem AAC, Cal, CAA, AACSR e ACAR …

2. Os pedidos

Usado como cabos aéreos nus cabo de transmissão e de distribuição primária e secundária cabo.

Caa oferece potência ideal para design de linha.

Aço variável core encalhe permite que a intensidade desejada seja alcançada sem sacrificar a ampacidade.

A AAC Conductor são construídos com uma rodada centro de fios de alumínio rodeado por uma ou mais camadas de helically estabelecidos os fios de alumínio.

Os mais comumente usados encalhe consiste de 7, 19, 37, 61 e 91 fios.

Em todas as construções, as camadas sucessivas têm sentidos opostos de leigos, a camada ultraperiféricas serem destros.

Concebido utilizando um produto de alta resistência em liga de alumínio para alcançar uma elevada força de relação de peso; proporciona boas características SAG.

Liga de alumínio 6201 dá-T81 dá CAL maior resistência à corrosão de CAA.

3. Especificações

Caa

Teve CAA condutores satisfazer ou exceder as seguintes especificações ASTM:

B-230 Fios de alumínio, 1350-H19 para usos eléctricos

B-232 condutores de alumínio, Concentric-Lay-Encalhados, revestidos de aço (CAA)

B-341 Revestidos de alumínio (chapa fina com revestimento) Núcleo de aço para fios condutores de alumínio, aço reforçado (CAA/AZ)

B-498 revestido de zinco (aço galvanizado) Fio de núcleo para condutores de alumínio, aço reforçado (CAA)

B-500 revestido de zinco e alumínio entrançado revestido com núcleo de aço para condutores de alumínio, aço reforçado (CAA)

A AAC

A AAC condutores nus satisfazer ou exceder as seguintes especificações ASTM:

B-230 Fios de alumínio, 1350-H119 para usos eléctricos

B-231 condutores de alumínio, Concentric-Lay-encalhados

B-400 Compact Concentric-Lay redonda de alumínio entrançado 1350 condutores

Cal

Cal condutores nus atende ou excede as seguintes especificações ASTM:

B-398 liga de alumínio 6201-T81 Fio para usos eléctricos

B-399 Concentric-Lay-Encalhados 6201 J81 liga de alumínio condutores

Caa Características técnicas baseadas na norma BS 215-2

Nome de código	Valor Nominal da área de alumínio	Encalhe e diâmetro do fio		Área da secção transversal do alumínio	Total da área seccional	Aprox. Diâmetro global	Aprox. massa	Calculado D.C. resistência em 20^oC	Calculada a carga de ruptura
	Valor Nominal da área de alumínio	Al	O aço	Área da secção transversal do alumínio	Total da área seccional	Aprox. Diâmetro global	Aprox. massa	Calculado D.C. resistência em 20^oC	Calculada a carga de ruptura
	Mm²	N/mm		Mm²	Mm²	Mm	Kg/km	Ω/km	KN
Carnes de coelho	50	6/3.35	1/3.35	52.88	61,7	10.05	214	0.5426	18.35
DOG	100	6/4.72	7/1.57	105	118,5	14.15	394	0.2733	32,7
WOLF	150	30/2.59	7/2.59	158.1	194.9	18.13	726	0.1828	69,2
DINGO	150	18/3.35	1/3.35	158.7	167.5	16,75	506	0.1815	35,7
LYNX	175	30/2.79	7/2.79	183.4	226.2	19,53	842	0.1576	79,8
A zebra	400	54/3,18	7/3,18	428.9	484.5	28.62	1621	0.0674	131.9

A AAC características técnicas baseadas na norma DIN 48201 / DIN EN50182

Número de código	Domínio	Número de fios	Diâmetro do fio	Diâmetro do condutor	Massa linear	Potência nominal	D.C. resistência em 20^oC
Número de código	Mm²	N°	Mm	Mm	Kg/km	KN	Ω/km
16	15.9	7	1.7	5.1	43,4	3.02	1.7986
25	24.2	7	2.1	6.3	66,3	4.36	1.1787
35	34,4	7	2.5	7.5	93,9	6.01	0.8317
50	49,5	7	3	9	135.2	8.41	0.5776
50	48.3	19	1.8	9	132,9	8,94	0.5944
70	65,8	19	2.1	10.5	180,9	11,85	0.4367
95	93,3	19	2.5	12.5	256.3	16.32	0.3081
120	117	19	2.8	14	321.5	19.89	0.2456
150	147.1	37	2.25	15.8	405.7	26,48	0.196
185	181,6	37	2.5	17.5	500.9	31.78	0.1588
240	242,5 in	61	2.25	20.3	671.1	43.66	0.1193
300	299.4	61	2.5	22,5	828.5	52,4	0.0966

Cal Características técnicas baseadas na norma BS 3242

Nome de código	Valor Nominal da área de alumínio	Encalhe e diâmetro do fio	Área da secção transversal	Aprox. Diâmetro global	Aprox. massa	Calculado D.C. resistência em 20^oC	Calculada a carga de ruptura
Nome de código	Mm²	N/mm	Mm²	Mm	Kg/km	Ω/km	KN
ALMOND	25	7/2.34	30.1	7.02	82	1.094	8.44
CEDAR	30	7/2.54	35.47	7.62	97	0.9281	9.94
Abeto	40	7/2.95	47.84	8,85	131	0,688	13.4
HAZEL	50	7/3.30	59.87	9.9	164	0.5498	16.8
OAK	100	7/4.65	118,9	13.95	325	0.2769	33,3
ASH	150	19/3.48	180,7	17.4	497	0,183	50.65
ELM	175	19/3.76	211	18.8	580	0.1568	59,1
UPAS	300	37/3,53	362.1	24.71	997	0.09155	101,5

Sobre nós

Zhengzhou Cabo Yifang Co Ltd é uma grande joint stock, hi-tech enterprise estabelecida em 2001. Somos especializados em fios e cabos, incluindo designment, produção e vendas. Localizado em Zhengzhou, a China, a nossa fábrica de condução é extremamente vantajoso.

Existem mais de 500 colaboradores em nossa fábrica, incluindo mais de 50 técnicos, 5 engenheiros sênior. Com completa cabo avançados equipamentos que produzem mais de 150 conjuntos, complete os equipamentos de teste, a nível nacional resistente ao fogo e retardante de chama laboratório de cabo. Nossa tecnologia atingiu níveis avançados em casa e no estrangeiro.

Nossos principais produtos incluem: Cabo de alimentação de tensão até 220KV, sobrecarga do cabo com isolamento, cabo ABC, construção de cabo e cabo flexível, Cabo de Controlo, Cabo de borracha, condutores nus(CAA, AAC, Cal, Cco), soldagem, Cabo de aço galvanizado o fio permanecer wire),retardador de chama de cabo de mineração, etc

Temos próprio IM/EX direito, nossos produtos foram exportados para a Europa, australiano, Médio-Oriente, Sudeste da Ásia, África, América do Norte, América do Sul etc, sendo submetido a coerentes boa opinião dos clientes.

O nosso certificado

Perguntas mais frequentes sobre

1.Q:tem uma fábrica ou empresa de comércio?
Um: base de Fabricação na Henan ,a China, com mais de 500 trabalhadores.

2.Q:Como posso visitar lá?
Um: certeza,se precisar,vamos organizar o driver para buscá-lo.

3.Q:Como posso obter algumas amostras?
Um: entre em contato comigo sobre abaixo,Determinar amostra e endereço para envio.

4.Q:alguma vez os cabos fornecidos para o nosso país?
Um: Yifang cabos foram vendidos para mais de 100 países e regiões do mundo. você pode entrar em contato comigo para obter detalhes.

5.Q:Qual é a quantidade mínima de pedidos?
A quantidade mínima de normalmente 500 metros de diâmetro grande cabos.Contacte-me para mais informações se você tiver determinado requisito do cabo.

6. Q:Quando posso obter o preço?
Um: costuma citar dentro de 6 horas após recebermos o seu inquérito.

7.Q:Quanto tempo é o tempo de entrega?
Um: de acordo com o seu pedido quantidade da.Normalmente o nosso tempo de espera é de 3 – 20 dias úteis.
