500mm2 DIN 48201 Condutor de Liga de Alumínio Totalmente Alumínio AAAC

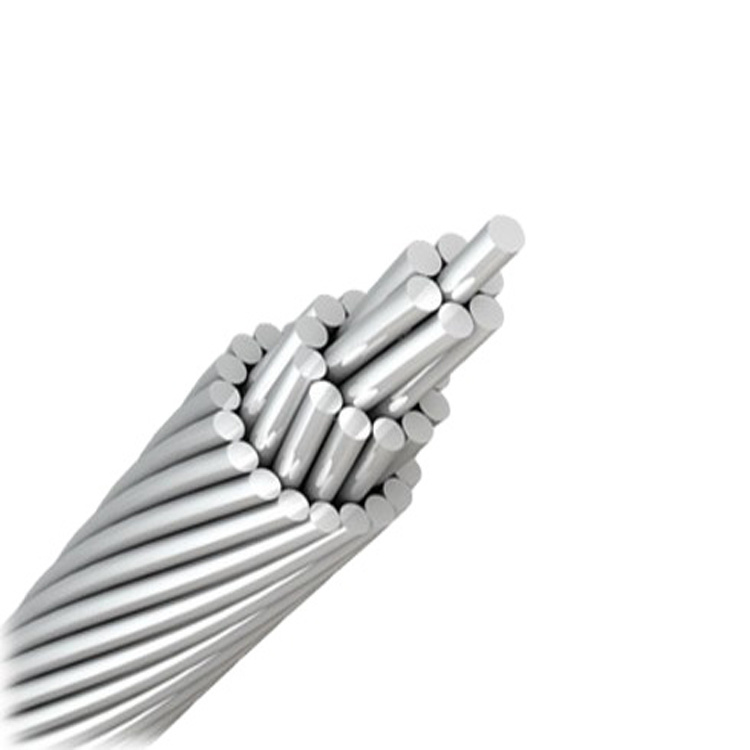

500mm2 DIN 48201 Condutor de Liga de Alumínio Totalmente Alumínio AAAC image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

AAAC

amostra

fornecido

nome da marca

cabo de encaixe

Pacote de Transporte

tambor de madeira e aço exportado - madeira

Especificação

liga de alumínio

Marca Registrada

cabo de encaixe

Origem

Zhengzhou, China

Código HS

76149000

Capacidade de Produção

2500 km/mês

Product Description

Cabos agrupados por antena

Cabos condutores em alumínio

Todos os cabos do condutor de liga de alumínio (AAAC)

Aplicação

O AAAC é utilizado principalmente como cabo de transmissão desprotegido e como cabo de distribuição principal e secundário. É

também adequado para a colocação entre bacias, rios e vales onde existem especial teaturas geográficas.

Padrão

Design básico de acordo com a BS 3242/BS EN 50182/ IEC 61089/ASTM B 399/B 399M/DIN 48201-6 normas

Construção

O cabo AAAC bvconsiste em fios de liga de alumínio. Os fios de liga de alumínio estão ligados de forma concêntrica.

Esta secção trata de ligas de alumínio de magnésio de tipo silicone tratável a quente À Internacional aplicável

De série, cujas propriedades eléctricas e mecânicas estão todas dentro dos valores sugeridos pela respectiva

padrão.

Também podem ser fornecidos condutores para todas as outras especificações reconhecidas. As ligas referidas têm um trength mais elevado

mas menor condutividade do que o alumínio puro.

Sendo mais leves, os condutores de liga podem, por vezes, ser utilizados para se beneficiar em vez dos ACSR mais convencionais;

Tendo cargas de ruptura mais baixas do que as mais recentes, a sua utilização torna-se particularmente favorável quando o gelo e o vento

as cargas são baixas.

Propriedades elétricas

Densidade @ 20ºC	2.70 kg/dm
Coeficiente de temperatura @ 20 ° C	0.00360 ( ° C)
Resistividade @ 20 ° C	0.0326 Ohms mm²/m
Expansibilidade linear	23 x 10 – 6 ( ° C)

Condições de serviço

Temperatura ambiente	– 5 ° C – 50 ° C
Pressão do vento	80 kg/m²
Aceleração sísmica	0.12 g
Nível Isokeraunic	10-18
Humidade relativa	5-100%

Parâmetros de construção

BS 3242

Código	ÁREA nominal AL	Equivalente Área nominal da Cu	Área total	Encalhado	Diâmetro total	Peso
	mm²	mm²	mm²	N.o × mm	mm	kg/km
–	–	6.45	11.7	7/1.47	4.41	32.2
Caixa	–	9.68	18.8	7/1.85	5.55	51.7
Acácia	–	12.9	21.9	7/2.08	6.24	66.1
Amêndoa	25	16.1	30.1	7/2.34	7.02	82.9
CEDA	30	19.4	35.5	7/2.54	7.62	97.8
–	40	22.6	42.2	7/2.77	8.31	116.4
Abeto	50	25.8	47.8	7/2.95	8.85	131.8
Hazel	100	32.3	59.9	7/3.30	9.9	165
Pinho	–	38.7	71.7	7/3.61	10.83	197.7
–	–	45.2	84.1	7/3.91	11.73	231.6
Willow	150	48.4	89.8	7/4.04	12.12	247.5
–	175	51.6	96.5	7/4.19	12.57	266.2
–	300	58.1	108.8	7/4.45	13.35	299.8
Carvalho	–	64.5	118.9	7/4.65	13.95	327.8
–	–	80.6	118.8	19/2.82	14.1	327.6
Mulberry	–	96.8	151.1	19/3.18	15.9	416.7
Cinza	–	113	180.7	19/3.48	17.4	498.1
Elm	–	129	211	19/3.76	18.8	582.1
Poplar	–	145	239	37/2.87	20.09	658.8
–	–	161	270.8	37/3.05	21.35	746.7
Sycamore	–	194	303	37/3.23	22.61	834.9
Upas	–	226	362.1	37/3.53	24.71	998.6
–	–	258	421.8	37/3.81	26.47	1163
Yew	–	–	479.9	37/4.06	28.42	1323

(*) Nota: Os valores da corrente nominal mencionados no quadro acima baseiam-se na velocidade do vento de 0.6 metros/segundo, na radiação solar de 1200 watts/meter2, na temperatura ambiente de 50 ° C e na temperatura do condutor de 80 ° C.

BS EN 50182

Código	Encalhado	Área nominal	Diâmetro total	Peso	Resistência nominal	Resistência elétrica	Classificação atual *
	N.o × mm	mm²	mm	kg/km	KN	Ω/km	A
Caixa	7/1.85	18.8	5.55	51.4	5.55	1.748	87
Acácia	7/2.08	23.8	6.24	64.9	7.02	1.3828	101
Amêndoa	7/2.34	30.1	7.02	82.2	8.88	1.0926	116
Cedar	7/2.54	35.5	7.62	96.8	10.46	0.9273	129
Desodar	7/2.77	42.2	8.31	115.2	12.44	0.7797	143
Abeto	7/2.95	47.8	8.85	130.6	14.11	0.6875	155
Hazel	7/3.30	59.9	9.9	163.4	17.66	0.5494	178
Pinho	7/3.61	71.6	10.83	195.6	21.14	0.4591	199
Holly	7/3.91	84.1	11.73	229.5	24.79	0.3913	219
Willow	7/4.04	89.7	12.12	245	26.47	0.3665	228
Carvalho	7/4.65	118.9	13.95	324.5	35.07	0.2767	272
Mulberry	19/3.18	150.9	15.9	414.3	44.52	0.2192	314
Cinza	19/3.48	180.7	17.4	496.1	53.31	0.183	351
Elm	19/3.76	211	18.8	579.2	62.24	0.1568	386
Poplar	37/2.87	239.4	20.09	659.4	70.61	0.1387	416
Sycamore	37/3.23	303.2	22.61	835.2	89.4	0.1095	480
Upas	37/3.53	362.1	24.71	997.5	106.82	0.0917	535
Yew	37/4.06	479	28.42	1319.6	141.31	0.0693	633
Totara	37/4.14	498.1	28.98	1372.1	146.93	0.0666	648
Rubus	61/3.50	586.9	31.5	1622	173.13	0.0567	714
Sorbus	61/3.71	659.4	33.39	1822.5	194.53	0.0505	764
Araucaria	61/4.14	821.1	37.26	2269.4	242.24	0.0406	868
Redwood	61/4.56	996.2	41.04	2753.2	293.88	0.0334	970

Nota: * os valores de corrente nominal mencionados na Tabela acima baseiam-se na velocidade do vento de 0.6 metros/segundo, na radiação solar de 1200 watts/meter2, na temperatura ambiente de 50 ° C e na temperatura do condutor de 80 ° C.

IEC 61089

Código	Área nominal	Encalhado	Diâmetro total	Peso	Resistência nominal	Resistência elétrica	Classificação atual *
	mm²	N.o × mm	mm	kg/km	KN	Ω/km	A
16	18.4	18.4	5.49	50.4	5.43	1.7896	86
25	28.8	28.8	6.87	78.7	8.49	1.1453	113
40	46	46	8.67	125.9	13.58	0.7158	151
63	72.5	72.5	10.89	198.3	21.39	0.4545	200
100	115	115	13.9	316.3	33.95	0.2877	266
125	144	144	15.5	395.4	42.44	0.2302	305
160	184	184	17.55	506.1	54.32	0.1798	355
200	230	230	19.65	632.7	67.91	0.1439	407
250	288	288	21.95	790.8	84.88	0.1151	466
315	363	363	24.71	998.9	106.95	0.0916	535
400	460	460	27.86	1268.4	135.81	0.0721	618
450	518	518	29.54	1426.9	152.79	0.0641	663
500	575	575	31.15	1585.5	169.76	0.0577	706
560	645	645	33.03	1778.4	190.14	0.0516	755
630	725	725	35.01	2000.7	213.9	0.0458	809
710	817	817	37.17	2254.8	241.07	0.0407	866
800	921	921	39.42	2540.6	271.62	0.0361	928
900 *	1036	1036	41.91	2861.1	305.58	0.0321	992
1000 *	1151	1151	44.11	3179	339.53	0.0289	1051
1120 *	1289	1289	46.75	3560.5	380.27	0.0258	1118
1250 *	1439	1439	49.39	3973.7	424.41	0.0231	1185

ASTM B 399/B 399M

Área nominal		Encalhado	Diâmetro total	Peso	Resistência nominal	Resistência elétrica	Classificação atual *
AWG E MCM	mm²	N.o × mm	mm	kg/km	KN	Ω/km	A
6	13.2	7/1.55	4.65	36.2	4.18	2.5361	69
4	21.1	7/1.96	5.88	57.9	6.69	1.586	93
2	33.5	7/2.47	7.41	92	10.6	0.9987	123
0	53.5	7/3.12	9.36	146.8	17	0.62592	165
2/0	67.3	7/3.50	10.5	184.8	20.4	0.49738	190
3/0	84.9	7/3.93	11.79	233	25.7	0.3945	219
4/0	107	7/4.42	13.26	294.7	32.5	0.31188	253
250	126	19/2.91	14.55	346.7	38.8	0.26509	280
300	152	19/3.19	15.95	416.7	46.6	0.22059	313
350	178	19/3.45	17.25	487.3	52	0.1886	345
400	203	19/3.69	18.45	557.5	59.5	0.16486	375
450	228	19/3.91	19.55	626	66.8	0.14683	402
500	253	19/4.12	20.6	695	74.2	0.13224	429
550	279	37/3.10	21.7	766.2	83.9	0.11995	455
600	303	37/3.23	22.61	831.9	91	0.11049	478
650	330	37/3.37	23.59	905.5	94.9	0.1015	504
700	354	37/3.49	24.43	971.2	101	0.09464	525
750	381	37/3.62	25.34	1045	109	0.08796	549
800	404	37/3.73	26.11	1109	116	0.08285	569
900	456	37/3.96	27.72	1250	131	0.07351	612
1000	508	37/4.18	29.26	1393	146	0.06597	653
1250	631	61/3.63	32.67	1732	179	0.05306	743
1500	759	61/3.98	35.82	2082	215	0.04414	827
1750	886	61/4.30	38.7	2431	251	0.03781	904

DIN 48201 parte 6

Área nominal		Encalhado	Diâmetro total	Peso	Resistência nominal	Resistência elétrica	Classificação atual *
Nominal	Teorical	Encalhado	Diâmetro total	Peso	Resistência nominal	Resistência elétrica	Classificação atual *
mm²	mm²	N.o × mm	mm	kg/km	KN	Ω/km	A
16	15.89	7/1.70	5.1	43	4.44	2.0742	78
25	24.25	7/2.10	6.3	66	6.77	1.3593	102
35	34.36	7/2.50	7.5	94	9.6	0.9591	126
50	49.48	7/3.00	9	135	13.82	0.666	158
50	48.35	19/1.80	9	133	13.5	0.6849	156
70	65.81	19/2.10	10.5	181	18.38	0.5032	189
95	93.27	19/2.50	12.5	256	26.05	0.3551	234
120	116.99	19/2.80	14	322	32.68	0.2831	269
150	147.11	37/2.25	15.8	406	41.09	0.2256	309
185	181.62	37/2.50	17.5	500	50.73	0.1828	352
240	242.54	61/2.25	20.3	670	67.74	0.1371	420
300	299.43	61/2.50	22.5	827	83.63	0.111	477
400	400.14	61/2.89	26	1104	111.76	0.0831	568
500	499.83	61/3.23	29.1	1379	139.6	0.0665	649
625 *	626.2	91/2.96	32.6	1732	174.9	0.0531	742
800 *	802.09	91/3.35	36.9	2218	224.02	0.0415	857
1000 *	999.71	91/3.74	41.1	2767	279.22	0.0333	971

* os itens marcados com ” * ” não estão na nossa gama de produtos atual e os detalhes são apenas para informação.

Dados técnicos

Código	ÁREA nominal AL	Resistência máxima DC a 20º		Classificação atual
Código	ÁREA nominal AL	Resistência máxima DC a 20º		Temperada	Tropical
	mm²	Ω/km	Ω/1000 pés	Amp	Amp
–	–	2.87	0.873	90	73
Caixa	–	1.79	0.544	121	98
Acácia	–	1.4	0.426	140	114
Amêndoa	25	1.11	0.339	162	131
CEDA	30	0.944	0.288	180	145
–	40	0.794	0.242	200	162
Abeto	50	0.7	0.213	217	175
Hazel	100	0.559	0.17	250	201
Pinho	–	0.467	0.142	279	224
–	–	0.398	0.121	309	247
Willow	150	0.373	0.114	322	258
–	175	0.347	0.106	337	270
–	300	0.308	0.0938	343	290
Carvalho	–	0.282	0.0859	384	307
–	–	0.282	0.086	385	307
Mulberry	–	0.222	0.0676	448	356
Cinza	–	0.185	0.0565	501	398
Elm	–	0.159	0.048	553	438
Poplar	–	0.14	0.0427	598	473
–	–	0.124	0.0337	647	511
Sycamore	–	0.111	0.0377	694	547
Upas	–	0.0925	0.0282	776	610
–	–	0.0794	0.0242	854	669
Yew	–	0.0698	0.0213	925	723
