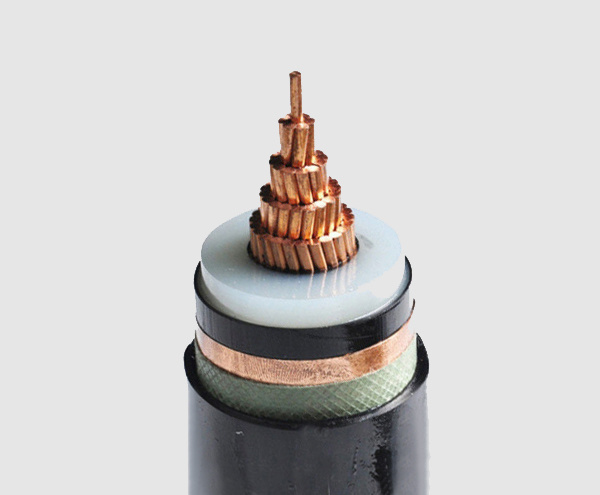

26/35 (40.5) Condutor de Cobre/ Alumínio de Núcleo Único 95mm2 Cabo Armado Awa Isolado em XLPE

1 Norma de produto
Este produto  é fabricado de acordo com a norma GB/T12706.2 , equivalente  à norma IEC60502.2.  Ou BS, DIN, padrão ICEA   como pedido do cliente .

2 aplicação
O produto  é adequado  para utilização em  transmissões de potência e linhas de distribuição  com    tensão nominal de frequência de 3.6/6kv ~ 26/35kv.

3  características de funcionamento
–   Tensão de frepuência nominal U0 /U: 3.6/6kv ~ 26/35kv.
–   temperatura máxima admissível de funcionamento   do condutor: 90ºC.
– a  temperatura máx. De curto-circuito do condutor  não deve exceder 2500C.  (duração máxima de 5 s )
–   a temperatura ambiente sob instalação  não deve ser inferior a 00C.
–   o raio de curvatura  de  um cabo de núcleo único  não deve ser inferior  a 20 vezes o   diâmetro do cabo.
  O raio de curvatura  de  um cabo multi-núcleo não  deve ser inferior  a 15 vezes o   diâmetro do cabo.

4 Tabela   da tensão, dos núcleos e da secção transversal

O cabo com    tensão nominal de Categoria A  é usado   na situação que não requer  mais de 1 min . De  falha de aterramento .   Para o cabo com
Tensão  nominal de categoria B ,      o tempo de duração da falha de aterramento normalmente  não é superior a 1 hora,   o tempo máximo de duração  não é superior a 8 horas,   falha anual de aterramento
O tempo de duração total  não deve ser superior a 125 horas, a categoria C inclui todo o sistema espera Categoria A e B.

5 tipo e nome
