18/30kv N2xser2y Cabos de Média Tensão Condutor de Cobre Cabo Subterrâneo

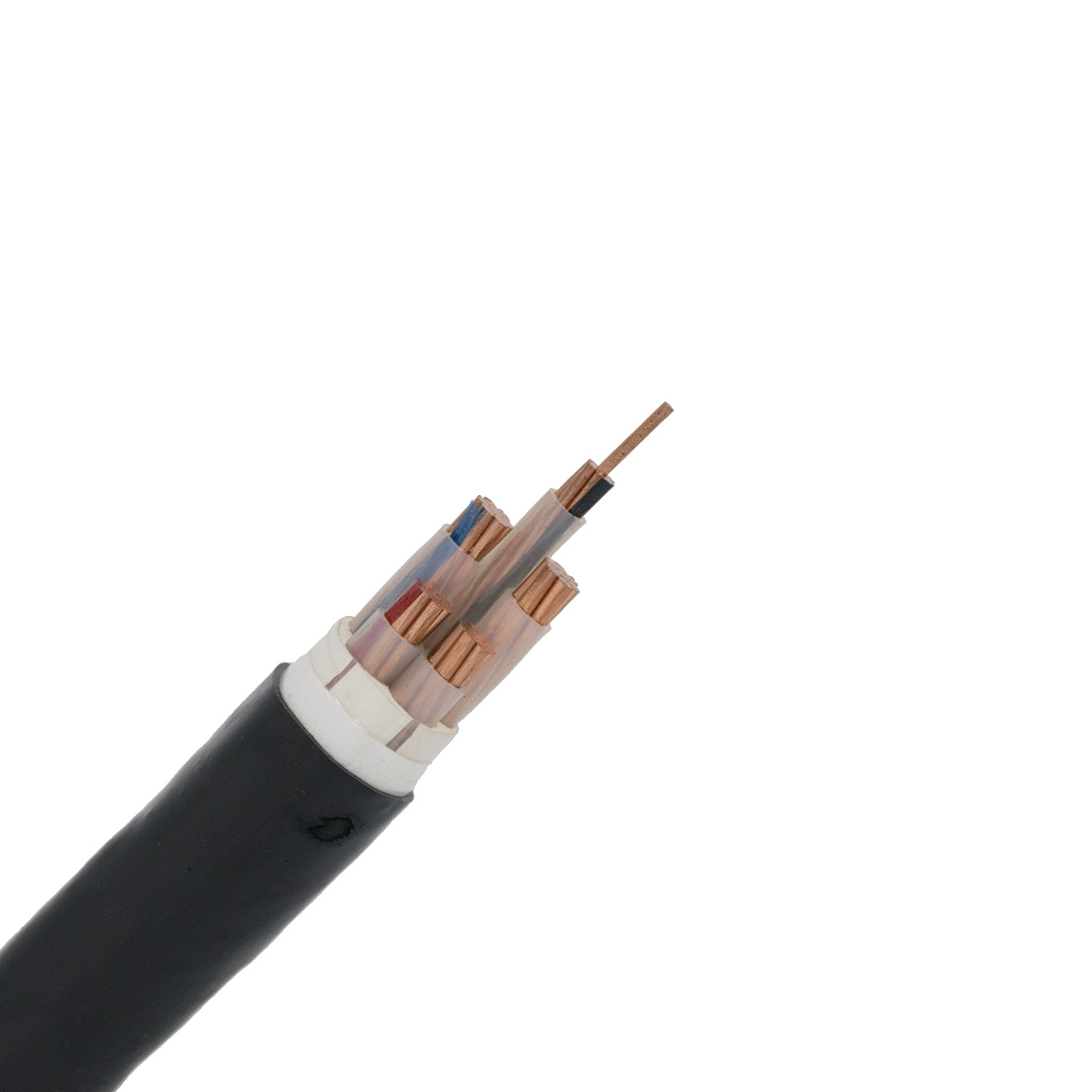

18/30kv N2xser2y Cabos de Média Tensão Condutor de Cobre Cabo Subterrâneo image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

Medium Voltage Power Cable

Atual

DC e AC

Material de isolamento

XLPE

Bainha de materiais

pvc/xlpe/pe/lszh/cpe

Forma Material

Fio Redondo

Fio de material do núcleo

cobre ou alumínio

Certificação

ISO, CCC, CE, RoHS

Modelo

YJLV22

Marca

henway

qualidade

alta qualidade

padrão

astm, bs, as, din, csa, iec, gb/t

núcleos

1 núcleo ou 3 núcleos

amostra

disponível

oem/odm

sim

Pacote de Transporte

tambores de madeira, tambores de aço, tambores de aço de madeira

Especificação

personalizado

Marca Registrada

henway

Origem

China

Código HS

7614900000

Capacidade de Produção

10, 000, 000km por ano

Product Description

Cabo de MÉDIA tensão DE 5 KV a 46 KV

Aplicação: São aplicáveis cabos de alimentação de média tensão para transmissão de energia e linha de distribuição a uma tensão nominal de CA até 46 kV.

NORMAS APLICÁVEIS: IEC60502-2, BS6622, SANS1339, AS/NZS1429.1, DIN VDE 0276-626, NFC 33-226, IEC60840, ICEA S-93-639, ICEA S-94-649, HD620, CSA C68,10 ou as normas acordadas entre os clientes e nós.

Construção:

Condutor: IEC60228 classe 1 classe 2 , em cobre/alumínio, etc.

Ecrã do condutor:  Composto semicondutor

Isolamento: XLPE ou EPR

Tela de isolamento:  Composto semicondutor

Núcleo: 1 núcleo ou 3 núcleos

Protecção: Fio de cobre/fita de cobre/fita de plástico AL/fita de alumínio

Bainha interior (opcional): PVC PE LSZH CPE

Blindado (opcional): Arame de aço galvanizado / fio de alumínio / duas camadas de alumínio acondicionado / duas camadas de  fita de aço encolha / aço galvanizado intertravada armadura / liga de alumínio intertravada armadura

Bainha exterior: PVC PE LSZH CPE

Cabo de alimentação de blindagem em PVC com blindagem de fio de alumínio isolado XLPE de 3.6/6KV
Número de núcleos e Área nominal	Espessura do isolamento	Aprox. Diâmetro total	Massa aprox.		Máx. Resistência DC A 20ºC		Classificação atual
			Massa aprox.		Máx. Resistência DC A 20ºC		Cobre		Alumínio
			Cobre	Alumínio	Cobre	Alumínio	Diretamente no solo	No ar	Diretamente no solo	No ar
Nos × mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A
1 × 25	2.5	23.8	866	715	0.727	1.20	140	163	108	127
1 × 35	2.5	24.9	993	784	0.524	0.868	166	198	129	154
1 × 50	2.5	26.0	1152	867	0.387	0.641	196	238	152	184
1 × 70	2.5	27.7	1407	994	0.268	0.443	239	296	186	230
1 × 95	2.5	29.6	1721	1152	0.193	0.320	285	361	221	280
1 × 120	2.5	31.1	1994	1275	0.153	0.253	323	417	252	324
1 × 150	2.5	32.7	2301	1425	0.124	0.206	361	473	281	368
1 × 185	2.5	35.4	2804	1696	0.0991	0.164	406	543	317	424
1 × 240	2.6	38.0	3430	1976	0.0754	0.125	469	641	367	502
1 × 300	2.8	40.8	4119	2294	0.0601	0.100	526	735	414	577
1 × 400	3.0	44.4	5043	2706	0.0470	0.0778	590	845	470	673
1 × 500	3.2	49.8	6393	3398	0.0366	0.0605	735	958	578	767
1 × 630	3.2	53.9	7892	4024	0.0283	0.0469	831	1098	665	896
1 × 800	3.2	58.2	9719	4757	0.0221	0.0367	945	1266	761	1041
Arranjo de refoleo; temperatura máxima do condutor 90 ° C; temperatura do ar ambiente 30 ° C; temperatura do solo 20 ° C; profundidade de colocação 0,8 m; Resistividade térmica do solo 1,5 K. m/W
Cabo de alimentação de blindagem em PVC com blindagem de fio de aço isolado XLPE de 3.6/6KV
Número de núcleos e Área nominal	Espessura nominal do isolamento	Aprox. Diâmetro total	Massa aprox.		Máx. Resistência DC A 20ºC		Classificação atual
			Massa aprox.		Máx. Resistência DC A 20ºC		Cobre		Alumínio
			Cobre	Alumínio	Cobre	Alumínio	Diretamente no solo	No ar	Diretamente no solo	No ar
Nos × mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A

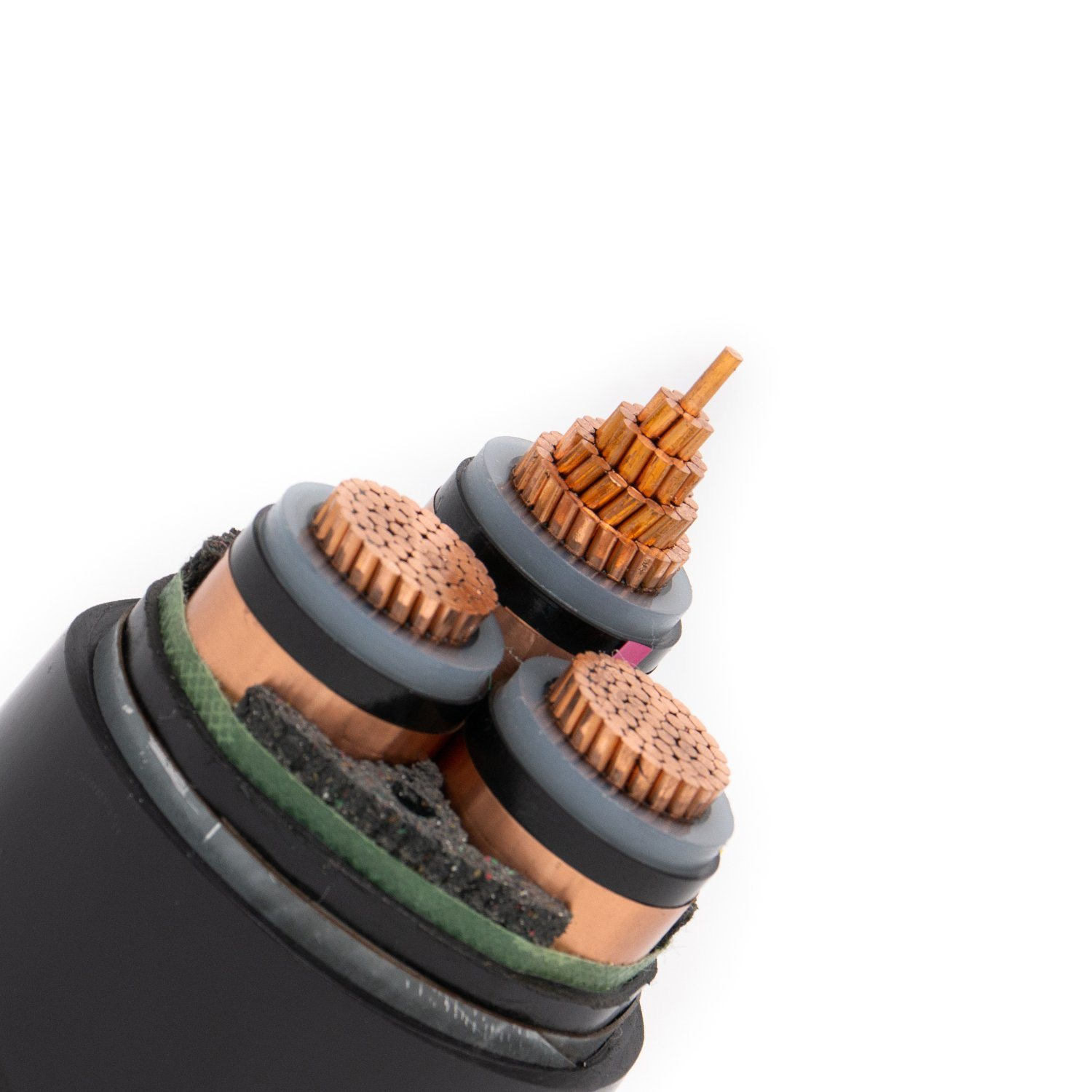

3 × 25	2.5	41.9	3207	2748	0.727	1.20	129	143	100	111
3 × 35	2.5	45.6	4054	3430	0.524	0.868	154	172	119	133
3 × 50	2.5	48.2	4654	3792	0.387	0.641	181	205	140	159
3 × 70	2.5	52.2	5592	4347	0.268	0.443	220	253	171	196
3 × 95	2.5	56.1	6703	4975	0.193	0.320	263	307	204	238
3 × 120	2.5	60.0	7762	5582	0.153	0.253	298	352	232	274
3 × 150	2.5	63.4	8878	6187	0.124	0.206	332	397	259	309
3 × 185	2.5	67.3	10248	6881	0.0991	0.164	374	453	293	354
3 × 240	2.6	73.5	12509	8072	0.0754	0.125	431	529	338	415
3 × 300	2.8	81.0	15741	10190	0.0601	0.100	482	599	380	472
3 × 400	3.0	88.8	19093	11996	0.0470	0.0778	541	683	432	545
Arranjo de refoleo; temperatura máxima do condutor 90 ° C; temperatura do ar ambiente 30 ° C; temperatura do solo 20 ° C; profundidade de colocação 0,8 m; Resistividade térmica do solo 1,5 K. m/W
Cabo de alimentação de blindagem em PVC com blindagem de fio de alumínio isolado XLPE de 18/30 KV
Número de núcleos e Área nominal	Espessura do isolamento	Aprox. Diâmetro total	Massa aprox.		Máx. Resistência DC A 20ºC		Classificação atual
			Massa aprox.		Máx. Resistência DC A 20ºC		Cobre		Alumínio
			Cobre	Alumínio	Cobre	Alumínio	Diretamente no solo	No ar	Diretamente no solo	No ar
Nos × mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A
1 × 35	8.0	37.4	1840	1630	0.524	0.868	170	201	132	158
1 × 50	8.0	38.7	2036	1751	0.387	0.641	200	242	156	190
1 × 70	8.0	40.4	2335	1920	0.268	0.443	242	300	190	235
1 × 95	8.0	42.3	2681	2112	0.193	0.320	288	363	224	285
1 × 120	8.0	43.8	2996	2278	0.153	0.253	326	420	256	328
1 × 150	8.0	46.4	3506	2621	0.124	0.206	364	476	286	372
1 × 185	8.0	48.3	3970	2862	0.0991	0.164	409	546	321	428
1 × 240	8.0	50.9	4661	3207	0.0754	0.125	472	645	372	505
1 × 300	8.0	53.5	5380	3555	0.0601	0.100	529	740	418	578
1 × 400	8.0	56.7	6333	3996	0.0470	0.0778	593	848	475	675
1 × 500	8.0	60.5	7556	4561	0.0366	0.0605	740	963	583	772
1 × 630	8.0	64.8	9172	5304	0.0283	0.0469	835	1101	675	900
1 × 800	8.0	69.1	11063	6101	0.0221	0.0367	950	1272	765	1046
Arranjo de refoleo; temperatura máxima do condutor 90 ° C; temperatura do ar ambiente 30 ° C; temperatura do solo 20 ° C; profundidade de colocação 0,8 m; Resistividade térmica do solo 1,5 K. m/W

Cabo de alimentação de blindagem em PVC com blindagem de fio de aço isolado XLPE de 18/30 KV
Número de núcleos e Área nominal	Espessura do isolamento	Aprox. Diâmetro total	Massa aprox.		Máx. Resistência DC A 20ºC		Classificação atual
			Massa aprox.		Máx. Resistência DC A 20ºC		Cobre		Alumínio
			Cobre	Alumínio	Cobre	Alumínio	Diretamente no solo	No ar	Diretamente no solo	No ar
Nos × mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A
3 × 35	8.0	72.1	7473	6848	0.524	0.868	154	175	118	132
3 × 50	8.0	76.2	9011	8149	0.387	0.641	180	210	139	158
3 × 70	8.0	80.3	10196	8951	0.268	0.443	217	258	171	200
3 × 95	8.0	84.4	11479	9751	0.193	0.320	261	310	204	240
3 × 120	8.0	88.0	12743	10563	0.153	0.253	296	353	229	279
3 × 150	8.0	91.2	13918	11228	0.124	0.206	332	405	256	310
3 × 185	8.0	95.3	15562	12196	0.0991	0.164	374	458	293	360
3 × 240	8.0	101.1	18038	13601	0.0754	0.125	429	535	338	420
3 × 300	8.0	106.2	20502	14952	0.0601	0.100	482	602	380	474
3 × 400	8.0	113.0	23898	16800	0.0470	0.0778	541	690	428	545
Arranjo de refoleo; temperatura máxima do condutor 90 ° C; temperatura do ar ambiente 30 ° C; temperatura do solo 20 ° C; profundidade de colocação 0,8 m; Resistividade térmica do solo 1,5 K. m/W

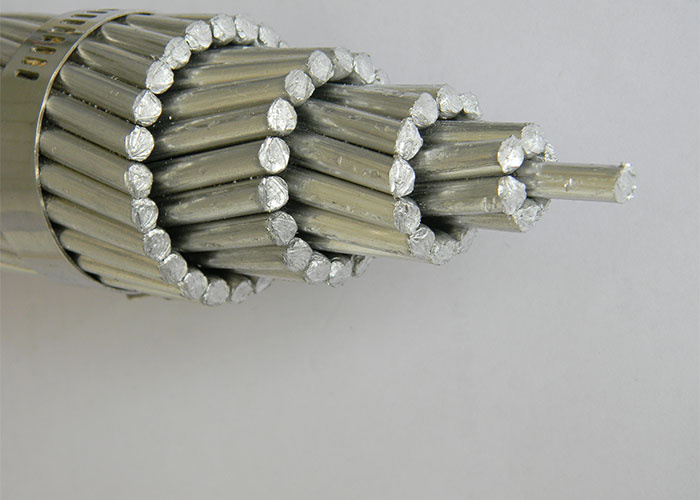

* nós podemos projetar e produzir ACSR de acordo com a exigência do cliente. Qualquer requisito, não hesite em contactar-nos!
