12/20kV 24kV Cabo de Potência Subterrâneo com Isolamento XLPE de Média Tensão em Alumínio com Fita ATA

12/20kV 24kV Cabo de Potência Subterrâneo com Isolamento XLPE de Média Tensão em Alumínio com Fita ATA image

Get Latest Price Request a quote

Product Details

N ° de Modelo.

YJV62

Atual

Cabo AC

Material de isolamento

XLPE

Bainha de materiais

Forma Material

Fio Redondo

Fio de material do núcleo

Fio de Cobre Nu

Certificação

ISO, CCC, CE

Modelo

yjv62

Marca

cabo de ligação

Pacote de Transporte

fumigated tambores

Marca Registrada

cabo de ligação

Origem

Jiangsu, China

Código HS

8544601200

Capacidade de Produção

12000 km por ano

Product Description

12/20 kV XLPE single-core cabos isolados com fita de alumíNio Armored

AplicaçãO

Os cabos sãO adequados para instalaçãO no interior e no exterior, no solo e na áGua.InstalaçãO para ser realizado no solo ou em um canal do cabo.

As normas

IEC 60228, IEC 60502-2

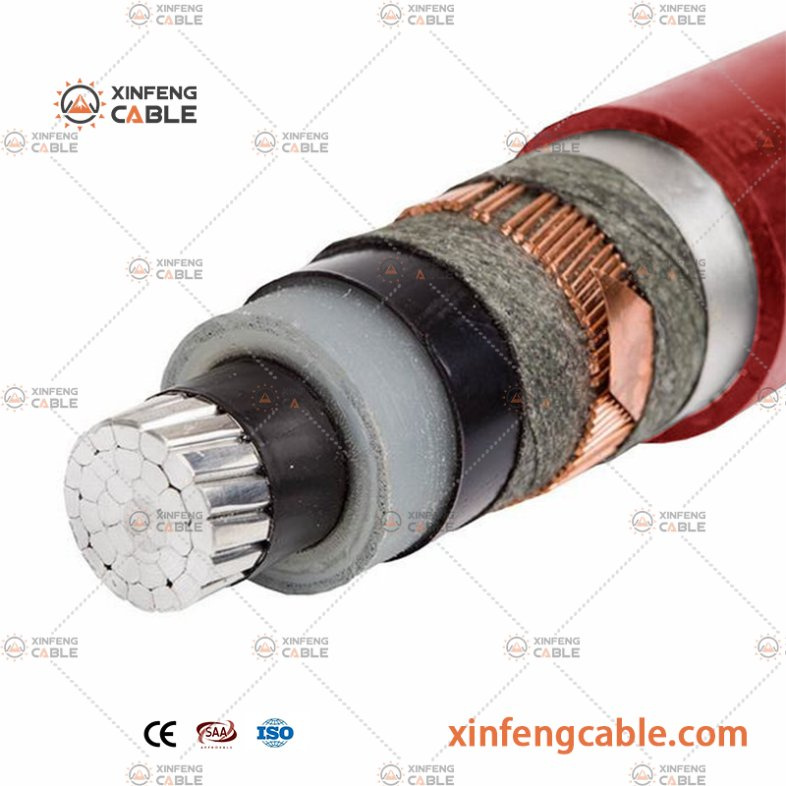

ConstruçãO do Cabo

·Conductor

Recozimento simples circular entrançAdo Condutor de cobre compactado (Classe 2)

·Tela condutores

Camada de extrusãO de uma cruz-passíVeis de compostos semi-condutiva como uma camada de controle de estresse

·Isolamento

Perfis extrudados de camada de polietileno reticulado (XLPE).

·EcrãDe isolamento

Camada de extrusãO de um composto de semi-condutiva microdados firmemente colados ao isolamento.

·Tela MetáLica

Fita de cobre simples helically plana aplicada sobre o ecrãDe isolamento com sobreposiçãO adequado.

Nota:Tela de fios de cobre éOpcional.

·Extras

Camada de extrudados de policloreto de vinila (PVC).

·Armouring

A fita de alumíNio

·Bainha Externa

Camada de extrudados de policloreto de vinila (PVC).

CaracteríSticas Dimensionais

A secçãO	A espessura do isolamento	A espessura da bainha	DiâMetro global	Peso do cabo		Cc.ResistêNcia eléCtrica nos 20 °C
No.XMM²	Mm	Mm	Mm	Cu	Al	Cu	Al
No.XMM²	Mm	Mm	Mm	Kg/km		Ω/km
3.6/6(7,2) kV, 3.8/6.6(7,2) kV
1×25	2.5	1.8	21.7	700	550	0.727	1.20
1×35	2.5	1.8	22.6	820	610	0.524	0,868
1×50	2.5	1.8	24.0	990	690	0,387	0.641
1×70	2.5	1.8	25.4	1220	790	0.268	0,443
1×95	2.5	1.8	27.2	1490	920	0.193	0.320
1×120	2.5	1.9	28.7	1770	1040	0,153	0.253
1×150	2.5	2.0	31.7	2240	1330	0.124	0.206
1×185	2.5	2.0	33,3	2600	1480	0.0991	0.164
1×240	2.6	2.1	35,9	3180	1730	0.0754	0.125
1×300	2.8	2.2	38,7	3810	1990	0.0601	0,100
1×400	3.0	2.3	42,5	4840	2420	0.0470	0.0778
1×500	3.2	2.4	46,3	5860	2830	0.0366	0.0605
1×630	3.2	2.6	50,0	7200	3380	0,0283	0.0469
6/10(12)kV, 6.35/11(12)kV
1×25	3.4	1.8	23.2	1011	860	0.727	1.20
1×35	3.4	1.8	24.1	1150	935	0.524	0,868
1×50	3.4	1.8	25.2	1322	1031	0,387	0.641
1×70	3.4	1.8	26.8	1566	1155	0.268	0,443
1×95	3.4	1.9	28.5	1911	1328	0.193	0.320
1×120	3.4	2.0	30.1	2482	1745	0,153	0.253
1×150	3.4	2.0	31.7	2848	1921	0.124	0.206
1×185	3.4	2.1	33,4	3207	2101	0.0991	0.164
1×240	3.4	2.2	37.1	3813	2365	0.0754	0.125
1×300	3.4	2.2	39,5	4573	2715	0.0601	0,100
1×400	3.4	2.3	42,7	5573	3159	0.0470	0.0778
1×500	3.4	2.5	46,3	6812	3715	0.0366	0.0605
1×630	3.4	2.6	50.2	8159	4288	0,0283	0.0469
8.7/15(17,5)kV
1×25	4.5	1.8	25.6	919	769	0.727	1.20
1×35	4.5	1.8	26.6	1055	840	0.524	0,868
1×50	4.5	1.8	27.9	1219	929	0,387	0.641
1×70	4.5	1.9	30.8	1458	1047	0.268	0,443
1×95	4.5	2.0	32,7	1780	1197	0.193	0.320
1×120	4.5	2.0	34.1	2312	1575	0,153	0.253
1×150	4.5	2.1	35,9	2670	1743	0.124	0.206
1×185	4.5	2.2	37,6	3007	1901	0.0991	0.164
1×240	4.5	2.2	39,9	3621	2173	0.0754	0.125
1×300	4.5	2.3	42,5	4330	2470	0.0601	0,100
1×400	4.5	2.4	45,7	5281	2866	0.0470	0.0778
1×500	4.5	2.5	49,4	6442	3345	0.0366	0.0605
1×630	4.5	2.7	53.4	7766	3895	0,0283	0.0469
12/20(24)kV, 12.7/22(24)kV
1×35	5.5	1.9	30.1	1410	1200	0.524	0,868
1×50	5.5	2.0	31.5	1630	1320	0,387	0.641

InstalaçõEs de ensaio:

Fotos de embalagem:

Vista do workshop:

Acerca de nóS:

Cabo Grand Jiangsu Co.Foi fundada em 2002 com um capital social de reservar 308.88 milhõEs(equivalente a 44.13 milhõEs de USD).A empresa estáLocalizada na secçãO B, Guanlin ConcentratedArea Industrial, Yixing, Wuxi City, Jiangsu 214251, P.R.China, cobrindo uma áRea de 130.000 squaremeters .Possui ativos totais de 100 milhõEs de euros CNY e mais de 500 membros da equipe.A capacidade annualproduction atinge 2,5 bilhõEs CNY .éUma das principais empresas da indúStria de cabos e fios da China, as empresas de alta tecnologia, a inovaçãO e as empresas piloto de desenvolvimento da províNcia de Jiangsu, privados de empresas de tecnologia na províNcia de Jiangsu, mantendo o contrato e as empresas de créDito e créDito de níVel AAA Enterprise.PassáMos o Sistema da Qualidade ISO9001,o Sistema de GestãO Ambiental ISO 14001 e OHSAS 18001 Certificado de GestãO de SegurançA e SaúDe Ocupacional certificado do sistema.

Com mais de 300 conjuntos de primeira classe fabrico nacionais e importados e equipamento de teste,Grand Cabo pode fabricar dez mil especificaçõEs, incluindo condutores nus, materiais de ligaçãO àMassa, cabos eléCtricos, cabos de energia solar, Sobrecarga/cabos de antena, cabos de controle, instrumentaçãO cabos, cabos de alimentaçãO(LV/mv/EHV), Cabos Especiais.

Perguntas mais frequentes sobre:

P: Quanto tempo leva Para o inquéRito respondeu?

Um: Principalmente o inquéRito seráRespondido no prazo de 12 horas.E a cotaçãO eletrôNica seráEnviada para vocêEm 1 a 3 dias.Ela depende dos parâMetros téCnicos e requisitos do cabo.Daremos a vocêUma cotaçãO precisa e razoáVel.

Q: Posso obter amostras antes da colocaçãO da ordem?

Um: VocêReceberáUma amostra gráTis se temos o armazenamento do cabo.

P: Qual éA quantidade míNima de seu produto?

Uma: A quantidade míNima de nossos mais produto éDe 1000 metros.Mas se háQualquer situaçãO excepcional, podemos fazer algumas negociaçõEs.

Para mais informaçõEs, por favor nãO hesite em contactar-nos!
