1.9/3.3 Cabo de Alumínio de Núcleo Único 25mm2 35mm2 50mm2 70mm2 Cabo Pesado Blindado Não Armado

1.9/3.3 kV de alumínio com núcleo único 25mm2 35mm2 50mm2 70mm2 serviço pesado triados Cabo unarmoured

Aplicação

Distribuição de electricidade cabo de rede geralmente usados como suprimento primário para actividades comerciais, industriais e urbanos redes residenciais. Adequado para falha de alto nível nominal de sistemas até 10kA/1s. Maior problema actual construções nominal estão disponíveis mediante pedido.

As aprovações

Aprovado por todos os principais utilitários de energia e os clientes industriais na Austrália.

Comportamento em chamas e fogo:

PVC ou LSOH bainha exterior excede os requisitos da norma IEC 60332-1.

Faixa de temperatura

Instalação mínima de temperatura: 0°C

Temperatura operacional máxima: +90 °C

Temperatura mínima de funcionamento: -25 °C

Mínimo de raio de curvatura

Os cabos instalados: 12D (PVC) 15D (HDPE)

Durante a instalação: 18D (PVC) 25D (HDPE)

Resistência à

Exposição a Produtos Químicos: acidental da

Impacto mecânico: Luz (PVC), pesada (HDPE)

Exposição à água: XLPE – Spray, EPR – Imersão/cobertura temporária

A radiação solar e intempéries: adequado para a exposição directa

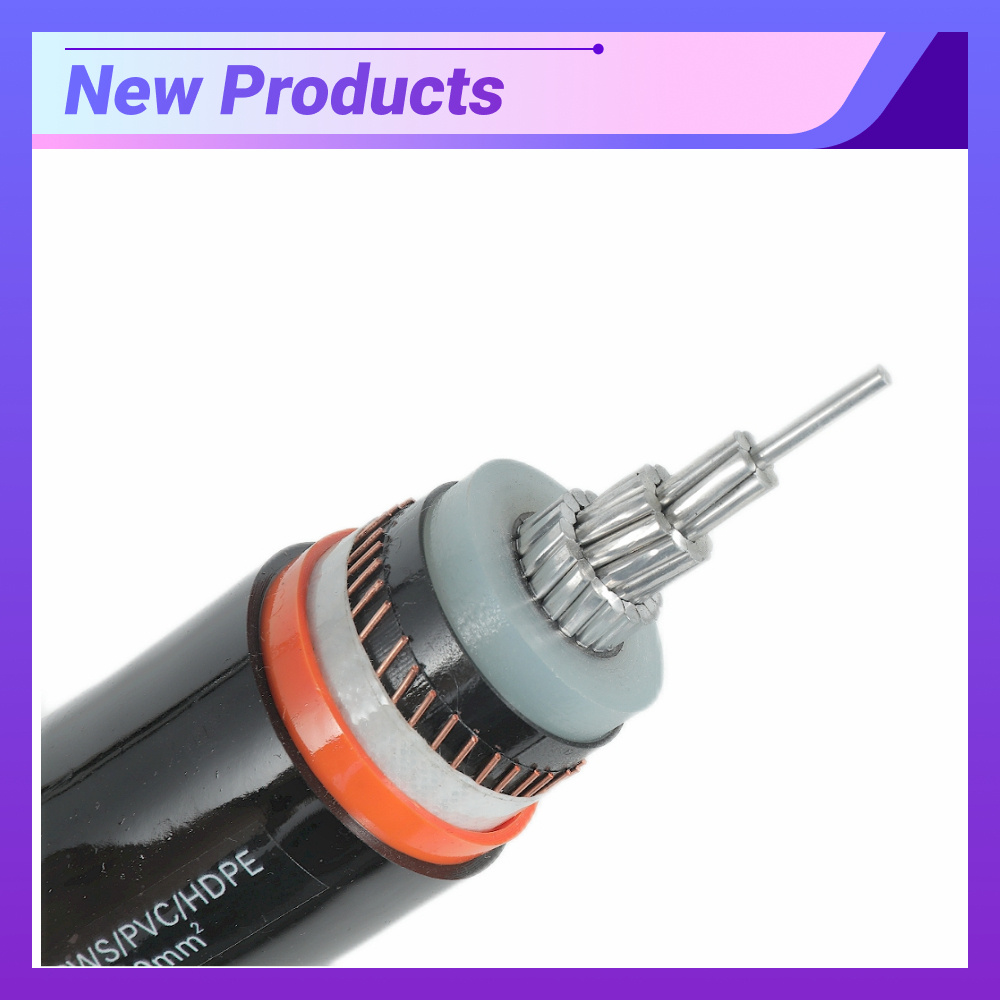

Projeto do cabo

O Conductor: Circular em alumínio compactado

Tela de condutores: perfis extrudados de semi-composto condutivo, colados ao isolamento e aplicados nas mesmas operações que o isolamento.

Isolamento: cross linked Polietileno (XLPE) – Padrão de etileno-propileno (EPR) – Modos alternativos

Tela de isolamento: Extrudados, semi-compostos condutivos

Tela metálica: recozimento simples fio de cobre: nominal 10kA por 1 segundo. Consulte a tabela abaixo bainha: Preto 5V-90 de cloreto de polivinila (PVC) – padrão

Orange 5V-90 interna de PVC mais o preto polietileno de alta densidade (HDPE) – exterior alternativa

Baixa emissão de fumaça zero halogênio (LSOH) – Modos alternativos

Condições de instalação

Em ar livre

No duto

Na vala

Em solo com protecção
