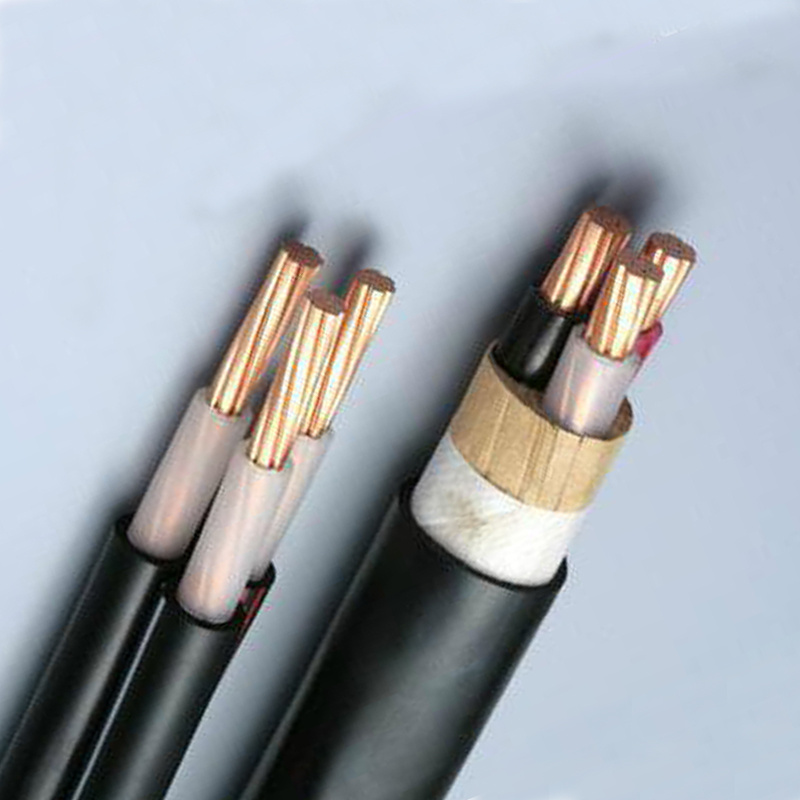

0.6/1kv Yjv/Yjv22? Yjv32 Cabo de Potência com Isolamento XLPE de Boa Qualidade

Yjv 0.6/1kv/Yjv22? Yjv32 BOA QUALIDADE DE ISOLAMENTO XLPE cabo de alimentação

Al/Cu Condutores Isolados em XLPE blindados de aço com espessura fina/PE com bainha de cabo de alimentação.

Padrão executivo:

É fabrico sob GB/T12706-2002(a mesma norma IEC60502).

Aplicação:

Ele é usado para transmitir e distribuir energia no sistema de transmissão e distribuição de energia de 35kV ou mais baixo. É geralmente aplicado a domínios incluindo energia e construção, minas, metalurgia, indústria petroquímica e comunicação em substituição completa do papel imersos em óleo e o cabo de alimentação isolada em substituição parcial do cabo de alimentação com isolamento de PVC.

Usando recursos:

1. Tensão nominal: Uo/U: 26/35kV, 21/35kV 12/20 kV (24 kV), 8.7/10kV, 8.7/15kV, 6/6kV, 6/10kV.

2. N° de core: Single-core, três núcleos.

3. A maior temperatura de operação permitido do condutor para trabalhar a longo prazo é 90oC. Em curto-circuito (máx. É de longo prazo não superior a 5 segundos). A temperatura mais elevada para o conductor há mais de 250.

4. D. C. Resistência do conductor está em conformidade com as determinações do GB/T3956-1997.

5. A temperatura ambiente deve ser inferior a 0 quando os leigos. Caso contrário deve ser aquecido.

6. O cabo está previsto sem limite de queda horizontal. A Min. Raio de curvatura do cabo de três núcleos não deve ser menor do que 12 vezes o diâmetro externo do cabo.

7. Teste da Tensão de frequência de trabalho: .

Para cabos com a UO de 3.6kV ou inferior: 2.5Uo+2kV/5min sem furo.
Para cabos com a UO de 3.6Kv~18kV: 3.5Uo/5min sem furo.
Para cabos com a UO de 21kV e 26 kV: 2.5Uo/30min sem furo.

8. Teste de Descarga Parcial: O volume de descarga deve ser de no máximo 10pC com 1, 73uo para o cabo.

Esta série inclui:

Cobre (alumínio) core e multicondutores Isolados em XLPE, cabos de alimentação.

Núcleo de cobre (alumínio), Isolados em XLPE, cabos de alimentação com bainha de PE.

(Alumínio) núcleo de cobre Isolados em XLPE, Blindagem da fita de aço e cabos de alimentação com bainha de PVC.

Núcleo de cobre (alumínio), Isolados em XLPE, Blindagem da fita de aço e cabos de alimentação com bainha de PE.

Núcleo de cobre (alumínio), Isolados em XLPE, Blindagem da arame de aço, cabos de alimentação com bainha de PVC.

Núcleo de cobre (alumínio), Isolados em XLPE, fio de aço, Blindagem da PE com bainha de cabos de alimentação

Tensão nominal: 0.6/1kV, 3.6/6kV.

Número de núcleos: 1 a 6.

Os padrões de fabricação relativa: IEC60505, BS, DIN.

Embalagem: Tambor de madeira, aço tambor de madeira.
